常用阀门的工作原理3D动态演示

日期:2019/10/20 11:25:57

很多客户在采购阀门的时候对很阀门的工作原理并不清楚,在这里上海浙瓯泵阀的工程师总结了几种常用阀门的工作原理。

控制阀是实现生产过程自动化的“手脚”,安装在生产现场,时刻与介质接触,用于调节流量。

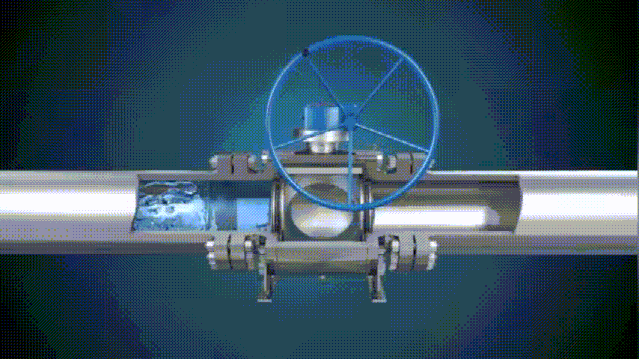

固定球阀


固定球阀,通过旋转阀门中的球体来控制阀门的打开和关闭,球体中间有一个通孔,可以旋转90°,通孔的直径等于或小于管道的直径,当球体旋转90°时,管道进出口面都是球面,从而关闭阀门,截断流体,当球阀回转90°时,管道进出口面都是球孔面,流体通过阀门,球阀可旋转到不同的角度,从而可控制流体的大小;固定球阀常用于一般管线上,如输送水,油,蒸汽等。

截止阀



截止阀,又称截门阀,通过旋转阀杆施加压力,可以完全密封掉阀座出口,从而阻止流体流通;截止阀常用在天然气,液化气,硫酸等一些腐蚀性气体,液体管路中。

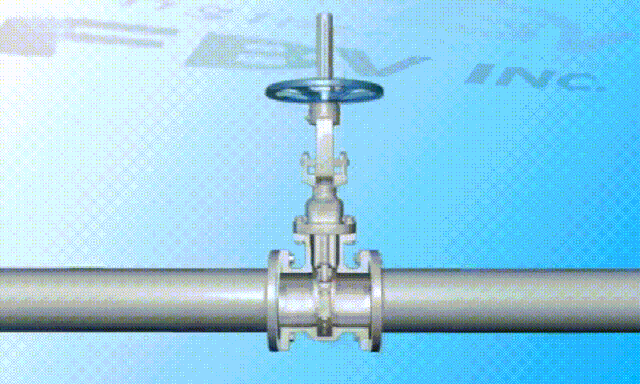

闸阀


闸阀,就像一个闸门一样,通过旋转阀杆,控制闸板做上下垂直运动来控制流体,闸板两边的密封圈能完全密封整个截面,闸阀只能做全开和全关,不能作为调节流量的阀门使用;闸阀主要用在自来水,污水,船舶等管道上作为截流装置使用。

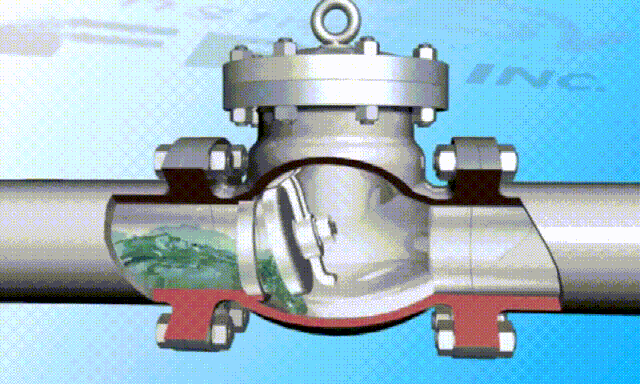

旋启式止回阀



旋启式止回阀,是靠流体的压力将阀盖打开,当阀门进出口管道内流体的压力均衡时,阀盖又能靠自身的重力关闭,阻止流体通过,其主要作用是防止流体倒流,属于自动阀类;主要用于石油,化工,制药等管路上。

蝶阀



蝶阀,又叫翻板阀,可以旋转90°,通过旋转阀杆带动碟板转动,改变碟板的角度就能控制流体的流量,可用于截断,接通,调节管路中的流体;常用于供水,供气等管路中,作为调节和截流装置。

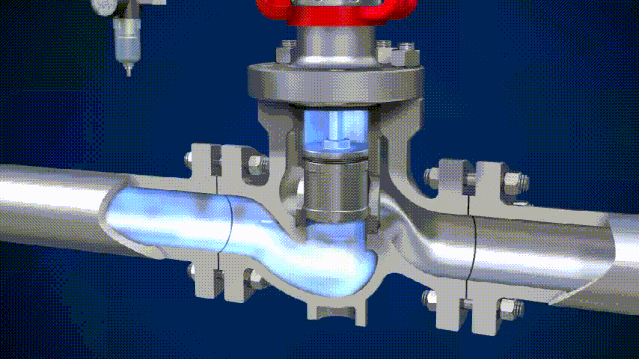

调节阀



调节阀,又叫控制阀,用于控制流体的大小,当阀门调节部位收到调节信号,阀杆会根据信号自动控制阀门的开关程度,从而达到对流体流速及压力的调节;常用于供热,燃气,石化等管路中。
