清水泵功率的快速估算法

日期:2021/9/6 10:01:28

水泵配用电机的功率是水泵的重要参数,其计算方法也比较成熟。

常规方法

经典的电机功率N(KW)计算方法一般是这样

N=KP=KPe/n=KpgQH/1000n(Kw

式中各符号意义如下:

P:泵的轴功率(KW),也叫输入功率,即电动机传到泵轴上的功率;

Pe:泵的有效功率(KW)。也叫输出功率,即单位时间输出介质从泵中获得的有效能量;

p:泵输送介质的密度(Kg/m3)一般水的密度为1000Kg/m3(比重为1)

Q:泵的流量(m3/s)。当流量单位为m3h时,应注意换算成m3/s;

H:泵的扬程(m);g:重力加速度(m/s2),为98m/2

K:电动机的安全系数,一般取11-13;

n:泵的效率。

即:流量x扬程×981×介质比重÷3600+泵效率

二.简化法(图表法)

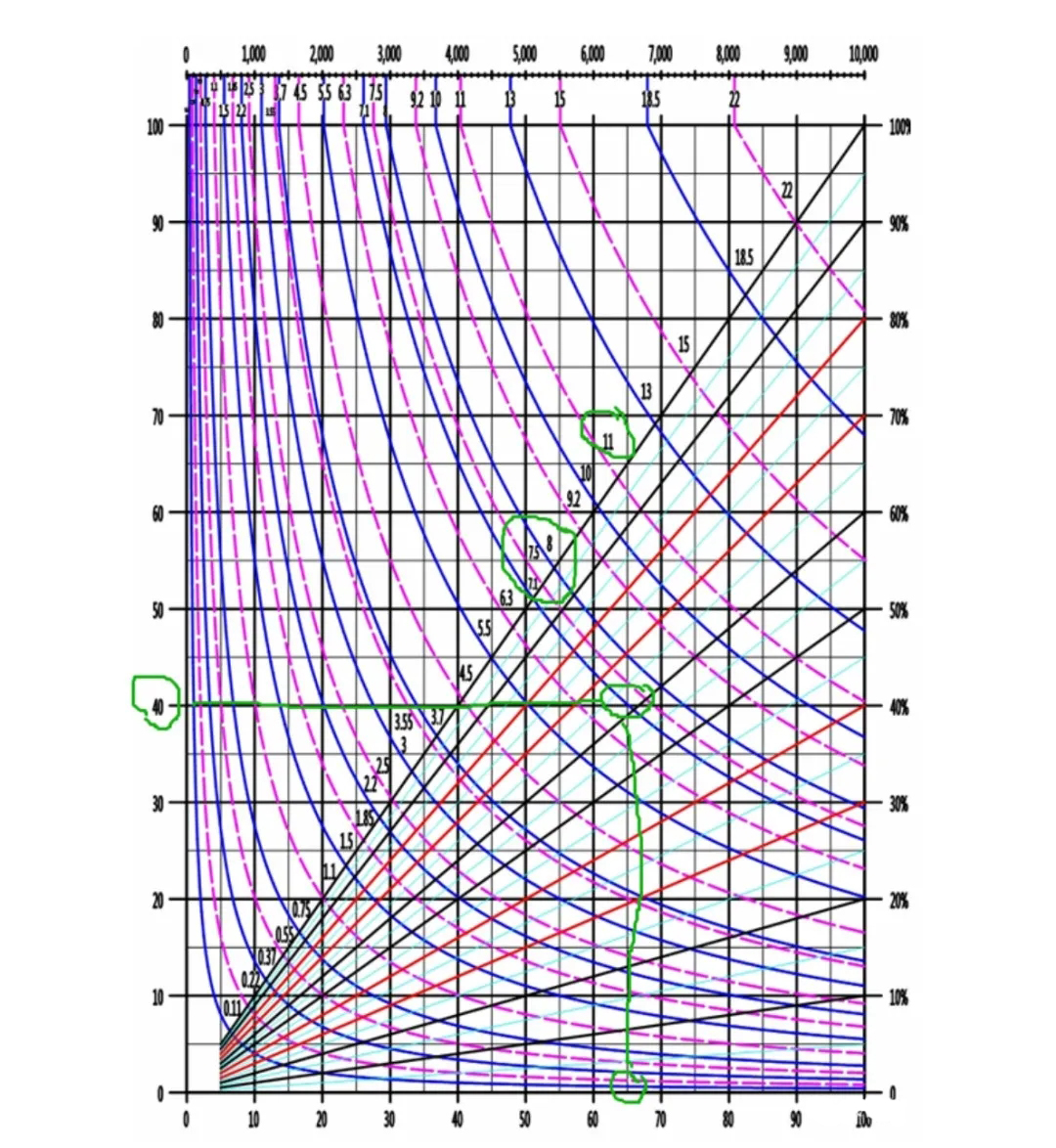

作者在工作中经常需要估算电机功率,发现虽然电机功率的算法简单,但是算式中数字其实比较长,实际计算时需要输入的数据有5-6个,摁计算器的时候有时候会有摁错的情况发生。所以作者往往先照着式子算一遍结果,再多摁一遍作为复核。针对这种情况,作者考虑了另外一种思路,写出来供大家参考一下。因为作者主要涉及的项目是清水泵,液体比重比较固定,所以将清水流量和扬程做成了一张A4大小曲线表(其他液体按比例换算就可以了)横坐标是流量,纵坐标是扬程(因为计算的是流量×扬程,所以调换过来横轴表示扬程和竖轴表示流量也是可以的),本图表采用的是对数坐标。


【算例】流量50m3h,扬程40米,泵效率0.78,估算电机功率可以这样使用这个图表。

1.流量是50m3/h,效率0.78,在横轴上找出50÷0.78=65这个点;

2.在纵轴上找出40这个点

3.找到(6540)的交点,发现这个交点在“75这条线的下方这表明这个工况点的轴功率略小于7.5kW;

4.于是按这个工况点计算配用11kw的电机是可靠的。这样就通过图表的方式来估算电机功率牺牲了一定的计算精确性,但好在估算速度比较快,可以不借助电子计算工具快速规划方案,可以作为电算化工具的一种补充。
