水环真空泵的特点及应用

日期:2019/12/25 8:46:05

水环真空泵的应用,广泛用于塑料机械、农药化工、染料化工、砖瓦机械、低温设备、造纸机械、医药化工、食品机械、工业电炉、电子行业、真空设备、石油化工、冶金、矿山和地基处理等领域。

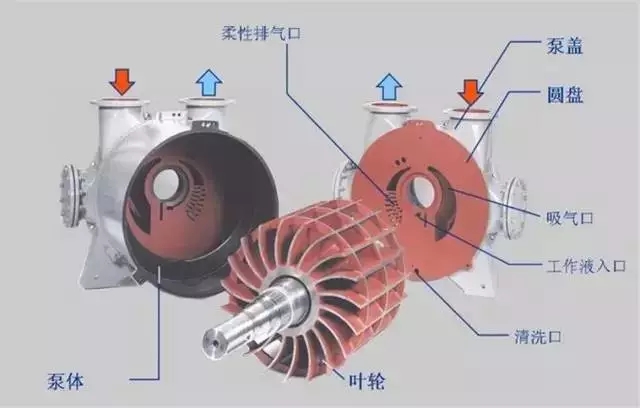

水环式真空泵


基本类型与特点:

水环泵按不同结构可分成如下几种类型:

单级单作用水环泵:单级是指只有一个叶轮,单作用是指叶轮每旋转一周,吸气、排气各进行一次。这种泵的极限真空较高,但抽速和效率较低。

单级双作用水环泵:单级是指只有一个叶轮,双作用是指叶轮每旋转一周,吸气、排气各进行二次。在相同的抽速条件下,双作用水环泵比单作用水环泵大大减少尺寸和重量。由于工作腔对称分布于泵轮毂两侧,改善了作用在转子上的载荷。此种泵的抽速较大,效率也较高,但极限真空较低。

双级水环泵:双级水环泵大多是单作用泵串联而成。实质上是两个单级单作用的水环泵的叶轮共用一根心轴联接而成。它的主要特点是在较高真空度下,仍然具有较大的抽速,而且工作状况稳定。

大气水环泵:大气水环泵实际是大气喷射器串联水环泵的机组。水环泵前面串联大气泵是为了提高极限真空,扩大泵的使用范围。

水环泵和其它类型的机械真空泵相比有以下优点:

结构简单,制造精度要求不高,容易加工。操作简单,维修方便。

结构紧凑,泵一般与电动机直联,转数较高。用较小的结构尺寸,可以获得较大的排气量。

泵腔内没有金属摩擦表面,无须对泵内进行润滑。转动件和固定件之间密封可直接由水封来完成。

泵腔内压缩气体过程温度变化很小,可认为是等温压缩,故可以抽除易燃、易爆的气体。

由于没有排气阀及摩擦表面,故可以抽除带尘埃的气体、可凝性气体及气水混合物。

2水环泵缺点:

效率低,一般在30%左右,较好的可达50%。

真空度低。这不仅是因为受到结构上的限制,更重要的是受工作液饱和蒸气压的限制。

总的说来,由于水环泵具有等温压缩和用水作封液,可以抽除易燃、易爆及腐蚀性气体,还可以抽除含有灰尘和水分的气体等突出优点,所以得到了广泛的应用。

3水环真空泵的应用

在电力行业中的应用:冷凝器抽真空、真空吸水、烟气脱硫、飞灰输送、涡轮机密封管排气、真空排气、排出地热气。

在石油化工行业中的应用:气体回收、气体回收、燃气升压、强化的石油回收、气体收集、原油稳定化、原油真空蒸馏、排气压缩、蒸汽回收/气体升压、过滤/除腊、尾气回收、聚酯生产、PVC生产、包装、循环气压缩、变压吸附(PSA)、生产、乙炔与氢气等易燃易爆气体压缩、原油减压蒸馏中的塔顶真空系统、真空结晶与干燥、真空过滤、各种物料的真空输送。

在制行业中的应用:干燥 (托盘、旋转、翻转、锥形和冷冻干燥器)、再生产/反应堆干燥、蒸馏、除气、晶化/汽化、加注和/或材料转移。

在纸浆和纸张生产中的应用:黑液蒸发、粗浆洗浆机、石灰泥浆和过滤器、沉淀物过滤器、真空脱水机、原料和白水除气系统、调浆箱压缩机、吸水箱、伏辊、吸移辊和传递辊、真空压榨、毛布吸水箱、防吹箱。

在塑料行业中的应用:挤出机除气、定型台 (剖面)、EPS 发泡、干燥、气动输送装置、氯乙烯气体抽取和压缩。

在器械中的应用:蒸汽灭菌、呼吸装置、气褥、防护服、牙科仪、中央真空系统。

在环保行业中的应用:废水处理、沼气压缩、真空加水、废水净化/活性污泥箱氧化、鱼塘通风、垃圾产生气体回收(生物气体)、沼气回收 (生物气体)、废物处理机。

在食品和饮料行业中的应用:鲑鱼清洁机、矿泉水除气、色拉油及脂肪除臭、茶叶和调味品杀菌、香肠火腿生产、烟草制品湿化、真空蒸发器。

在包装行业中的应用:给包装袋充气,以充填货物、采用抽气方式带开袋子、运输包装材料和产品、贴附标签及包装带有胶水的物品、采用真空机械手抬高纸板箱,并对其进行组装、真空包装和换气包装(MAP)、PET容器生产、塑料颗粒的干燥、塑料颗粒的输送、挤出机除气、喷射模塑、注塑件的脱膜及处理、注塑件的干燥、瓶体吹塑、等离子处理,以设置隔离层、瓶体气动输送、充填与灌装 、贴标签、包装和制模、回收。

在木材加工行业中的应用:保持与抓举、木材干燥、木材保存、原木浸渍。

在海运行业中的应用:冷凝器排气、中央真空抽水、船用低压空气压缩机、涡轮机密封管排气。

在设施处理中的应用:烘干地板、水路管防腐保护、中央真空清洁系统。

在冶金行业中的应用:钢铁除气。

在制糖工业中的应用:制备CO2、污物过滤、在蒸发器与真空吸盘中的应用。

4选择要点

水环式真空泵类型的确定

水环式真空泵的类型主要由所抽介质、工作所需的气量、真空度或排气压力而定。

水环式真空泵正常工作以后需要注意的有两点:

尽可能要求所选真空泵的真空度要求在高效区间内,也就是在临界所需真空度或临界所需排气压力的区域内运行,这样才能保证真空泵能够按照需要的条件和要求正常工作。应避免在真空泵最大真空度或最大排气压力范围附近运行。

在这个区域内运行,不仅效率极低,而且工作很不稳定,容易使真空泵产生振动和噪音。对于真空度较高的真空泵而言,在此区域之内运行,往往还会发生汽蚀现象,产生这种现象的明显现象是真空泵内有噪音和振动。过大的汽蚀会导致泵体、叶轮等零部件的损坏,以致于真空泵无法正常工作。

由此可以看出,当真空泵所需的真空度或气体压力不高时,可以优先在单级泵中选取。如果对真空度或排气压力要求较高,单级泵往往不能满足,或者,要求泵在较高真空度情况下仍有较大气量,即要求性能曲线在较高真空度时较平坦,可选用两级泵。如果真空度要求在-710mmHg以上,可选用罗茨水环真空机组作为抽真空装置。

根据系统所需要的抽气量正确选择真空泵

如果选定了真空泵或者真空机组的类型之后,还需要要根据系统所需的抽气量来选用正确的型号。

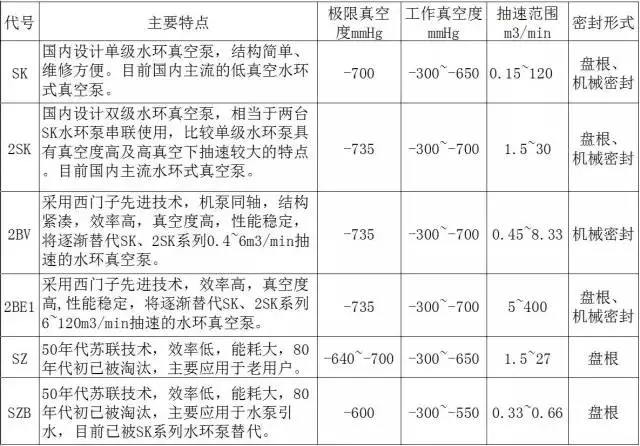

各种型式的水环式真空泵,其特点如下:
