离心泵分类

日期:2020/11/16 8:40:57

流体在流动过程中,由于流动阻力将损失部分机械能。因此,按生产所需的流量,将流体从一处送到另一处,无论是将流体由总比能低处送到总比能高处,还是仅克服流动阻力,都必须向流体提供机械能。用于输送液体的机械称为泵(Pump),泵按其结构特征和工作原理主要分为三大类:

Ⅰ叶片式泵:这类泵靠告诉旋转的叶轮对流体做功,使液体的机械能增大,如各种离心泵、旋涡泵、轴流泵等。

Ⅱ容积式(正位移)泵:这类泵利用往复运动的活塞或旋转的转子改变工作室容积,挤压液体,对液体做功,使液体的机械能增大。如往复泵、齿轮泵、螺杆泵等。

Ⅲ喷射式泵:是靠工作流体产生的高速射流引射流体,然后再通过动量交换而使被引射流体的能量增加。

离心泵产品一般按照其结构特点划分,有多种划分方式,包括按工作压力、按工作叶轮数目、按叶轮进水方式等六种分类方式。

⒈按工作压力:

低压泵:压力低于100米水柱;

中压泵:压力在100-650米水柱之间;

高压泵:压力高于650米水柱。

⒉按工作叶轮数目:

单级泵:即在泵轴上只有一个叶轮。

多级泵.:即在泵轴上有两个或两个以上的叶轮,这时泵的总扬程为n个叶轮产生的扬程之和。

⒊按叶轮进水方式:

单侧进水式泵:又叫单吸泵,即叶轮上只有一个进水口。

双侧进水式泵:又叫双吸泵,即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍,可以近似看作是二个单吸泵叶轮背靠背地放在了一起。

⒋按泵轴位置:

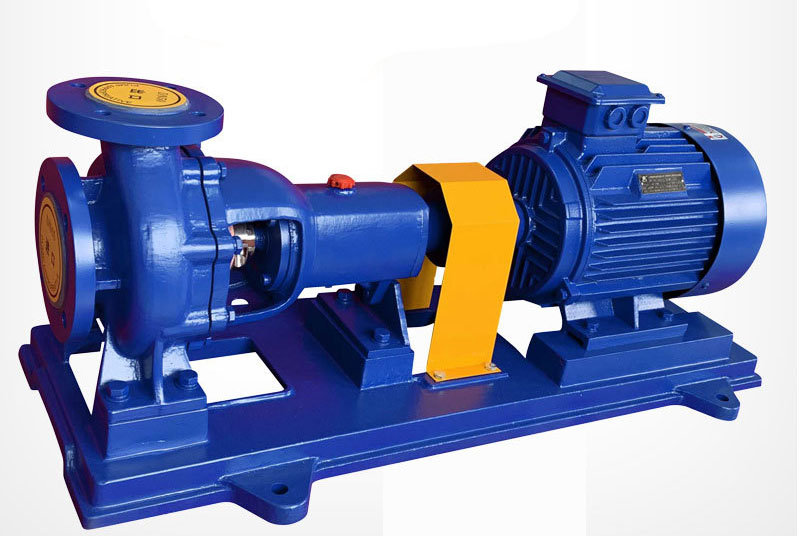

卧式泵:泵轴位于水平位置。

立式泵:泵轴位于垂直位置。

⒌按泵壳结合缝形式:

水平中开式泵:即在通过轴心线的水平面上开有结合缝。

垂直结合面泵:即结合面与轴心线相垂直。

⒍按叶轮出来的水引向压出室的方式:

蜗壳泵:水从叶轮出来后,直接进入具有螺旋线形状的泵壳。

导叶泵:水从叶轮出来后,进入它外面设置的导叶,之后进入下一级或流入出口管。

⒎按输送介质按离心泵所输送介质的不同而分为:清水泵、油泵、耐腐蚀泵等。
