阀门通径和介质流速之间的关系

日期:2021/4/7 9:35:40

阀门的流量与流速主要取决于阀门的通径,也与阀门的结构型式对介质的阻力有关,同时与阀门的压力、温度及介质的浓度等诸因素有着一定内在联系。

两者究竟有什么关系?

    阀门的流道面积与流速、流量有着直接关系,而流速与流量是相互依存的两个量。当流量一定时,流速大,流道面积便可小些;流速小,流道面积就可以大些。反之,流道面积大,其流速小;流道面积小,其流速大。

    介质的流速大,阀门通径可以小些,但阻力损失较大,阀门易损坏。流速大,对易燃易爆介质会产生静电效应,造成危险;流速太小,效率低,不经济。对粘度大和易爆的介质,应取较小的流速。油及粘度大的液体随粘度大小选择流速,一般取0.1~2m/s。

     一般情况下,流量是已知的,流速可由经验确定。通过流速和流量可以计算阀门的公称通径。

    阀门通径相同,其结构型式不同,流体的阻力也不一样。在相同条件下,阀门的阻力系数越大,流体通过阀门的流速、流量下降越多;阀门阻力系数越小,流体通过阀门的流速、流量下降越少。

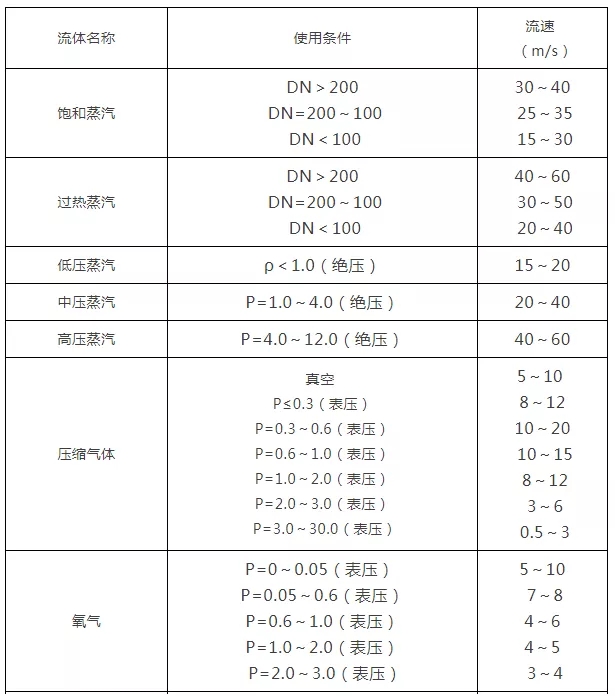

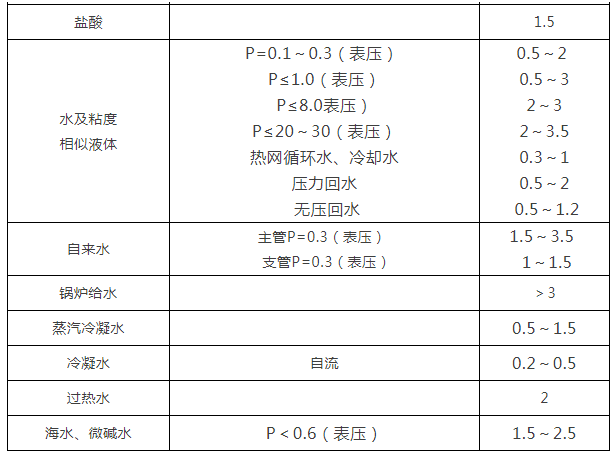

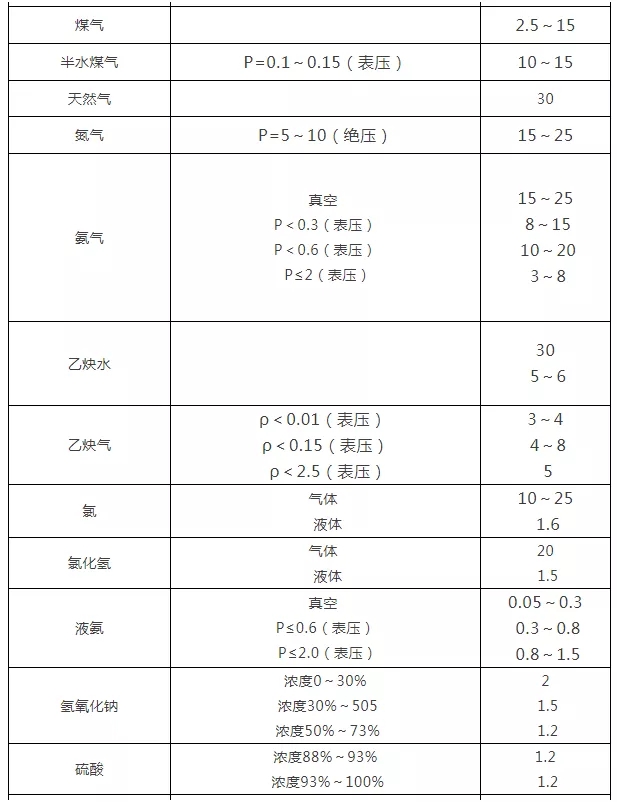

各种介质常用流速一览表

注:

●DN值的单位为:mm

●P值的单位为:MPa

●闸阀的阻力系数小,仅在0.1~1.5的范围内

●口径大的闸阀,阻力系数为0.2~0.5

●缩口闸阀阻力系数大一些

●截止阀的阻力系数比闸阀大得多,一般在4~7之间。Y型截止阀(直流式)阻力系数最  小,在1.5~2之间

●锻钢截止阀阻力系数最大,甚至高达8

●止回阀的阻力系数视结构而定:旋启式止回阀通常约为0.8~2,其中多瓣旋启式止回阀的阻力系数较大

●升降式止回阀阻力系数最大,高达12

●旋塞阀的阻力系数小,通常约为0.4~1.2

●隔膜阀的阻力系数一般在2.3左右

●蝶阀的阻力系数小,一般在0.5以内

●球阀的阻力系数最小,一般在0.1左右

上述阀门的阻力系数是阀门全开状态下的数值
