输送有粘度物料时离心泵的选型

1.粘度的换算

动力粘度μ和运动粘度v换算关系为:v=u/p(mm2/s)

式中的单位为Pas,p为密度,单位为kg/m3

单位换算:动力粘度1cP(厘泊)=1mPa

运动粘度1cSt(厘沲)=1mm2/s

2.泵的适用粘度范围

离心泵的适用粘度范围一般小于150mm2/s,在NPSH(泵的汽蚀余量)远小于 NPSHa

(装置汽蚀余量)的情况下,可用于粘度小于650mm2/s的场合。

自吸泵旋涡泵)的适用粘度范围一般小于115mm2/s。

转子泵的适用粘度范围很大,可达1~105mm2/s

3.泵的选型

根据客户提供的原始数据进行初选,初步确定泵的类型:离心泵或转子泵,客户提供的数据包括:流量、扬程(压力)、输送物料的名称、粘度、密度、腐蚀性、固体颗粒等。

一般来说,对于输送粘度较大、扬程(压力)较高的,选用转子泵;反之,选用离心泵。

如客户对泵有特殊要求,则另行选择

对于离心泵,当输送的介质粘度s20mm2/s时,其性能参数可不必进行换算。粘度>20mm2/s时,需要对泵的性能进行修正,此时会用到三个修正系数,分别是:流量修正系数

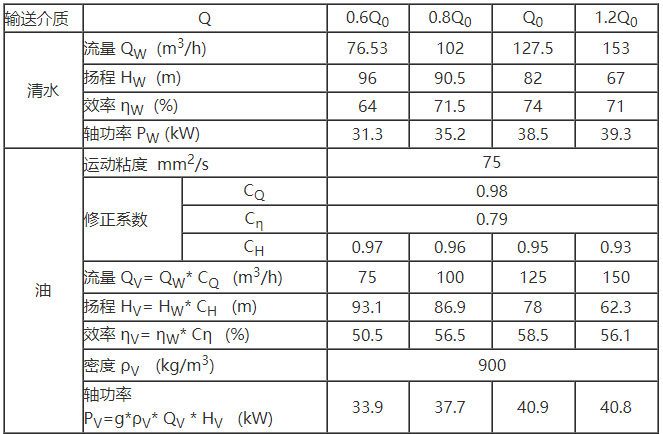

CQ、效率修正系数Cn和扬程修正系数CH,具体的系数可查阅附图的曲线。下面用具体的数

据列表计算:

从举例所计算的数据中可以看出,当离心泵在输送有粘度物料时,泵的效率下降较大,因此所需功率也会相应增加。
