阀门与管路是连接方式总结

日期:2021/6/10 9:40:35

整个阀门与管路或设备之间是怎样连接的,这个问题不可忽视,因为阀门的跑、冒、滴、漏现象,绝大部分发生在这里。你知道多少种连接方式?

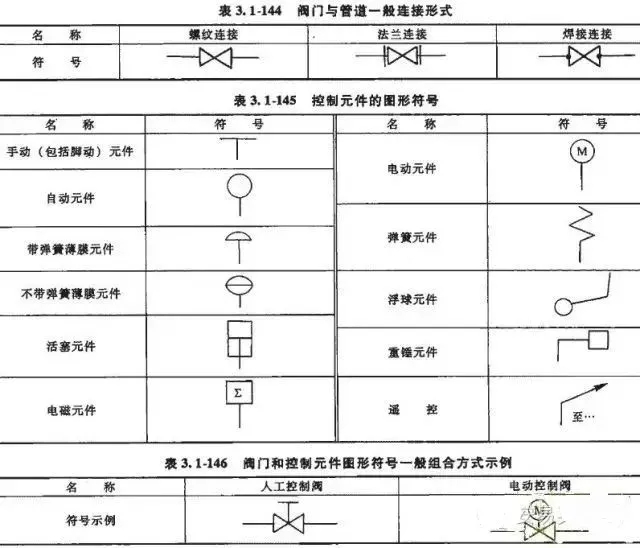

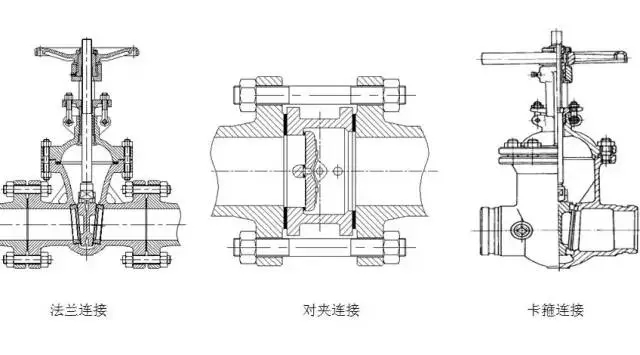

法兰连接

法兰连接是阀门与管路或设备之间用得最多的连接形式。是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道法兰系指管道装置中配管用的法兰,用在设备上系指设备的进出口法兰。法兰连接使用方便,能够承受较大的压力。

法兰连接可适用于各种公称尺寸、公称压力的阀门,但对使用温度有一定的限制,在高温工况时,由于法兰的连接螺栓易产生蠕变现象而造成泄漏,一般情况下法兰连接推荐在≤350℃温度使用。

按结合面形状又可分为以下几种:

光滑式:用于压力不高的阀门。加工比较方便

凹凸式:工作压力较高,可使用中硬垫圈

榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好

梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥60kg/平方厘米的阀门或高温阀门

透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门或高温阀门

O形圈式:较新的法兰连接形式,密封效果比一般平垫圈可靠

对夹连接

用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

焊接连接

焊接连接是指阀门阀体带有焊接坡口,通过焊接方式与管道系统相连的一种连接形式。

GB/T 12224、API600、ASME B 16.34等标准对焊接坡口做出了规定。

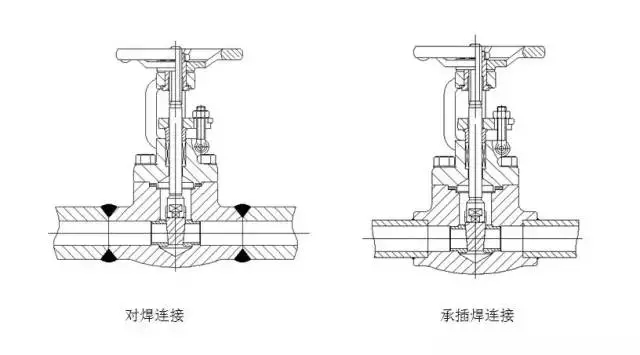

阀门与管道的焊接连接分为对焊连接(BW)与承插焊连接(SW),承插焊端应符合JB/T 1751的规定。对焊连接(BW)可适用于各种尺寸、各种压力以及高温的工况,承插焊连接(SW)一般适用于≤DN50的阀门。

螺纹连接

这是一种简便的连接方法,常用于小阀门。又分两种情况:

直接密封:内外螺纹直接起密封作用。为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带填充,其中聚四氟乙烯生料带,应用广泛。

这种材料耐腐蚀性能很好,密封效果极佳,使用和保存方便,拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优越得多。

间接密封:螺纹旋紧的力量,传递给两平面见的垫圈,让垫圈起密封作用。

卡套连接

卡套连接工作原理是,当旋紧螺母时,卡套受到压力,使其刃部咬入管子外壁,卡套外锥面又在压力下与接头体内锥面密合,因而能够可靠地防止泄漏。

这种连接形式的优点是:

体积小,重量轻,结构简单,拆装容易;

连接力强,使用范围广,可耐高压(1000公斤/平方厘米)、高温(650℃)和冲击振动;

可以选用多种材料,适合防腐蚀;

加工精度要求不高;

便于高空安装。

目前,卡套连接形式,已在我国某些小口径阀门产品中采用。

卡箍连接

这是一种快速连接方法,它只需两个螺栓,适用于经常拆卸的低压阀门。

内自紧连接

内自紧连接是一种利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处,跟介质相向的一面成一定角度,介质压力传给内锥体,又传递给密封圈,在一定角度的锥面上,产生两个分力,一个与阀体中心线平行向外,另一个压向阀体内壁。

后面这个分力便是自紧力。介质压力愈大,自紧力也愈大。所以这种连接形式,适合于高压阀门。它比法兰连接,要节省许多材料和人力,但也需要一定的预紧力,以便在阀内压力不高时,使用可靠。

利用自紧密封原理做成的阀门,一般是高压阀门。阀门连接的形式还很多,例如有的不必拆除的小阀门,跟管子焊接在一起;有的非金属阀门,采用承插式连接,等等。阀门使用者要根据具休情况具体对待。

其他

其他的阀门连接形式还很多,例如有的不必拆除的小阀门,跟管子焊接在一起;有的非金属阀门,采用承插式连接,等等。阀门使用者要根据具休情况具体对待 。
