D73H手柄硬密封对夹蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体装置。
D73H手柄硬密封对夹蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
D73H手柄对夹硬密封蝶阀部件材料：
|
零件名称 |
零件材料 |
|
碳钢、不锈钢、铬钢、合金钢 |
|
|
蝶板 |
碳钢、不锈钢、铬钢、合金钢 |
|
密封圈 |
316不锈钢+柔性石墨、聚四氟乙烯 |
|
阀杆 |
45#、2Cr13、不锈钢、铬钼钢 |
|
填料 |
柔性石墨、聚四氟乙烯 |
|
备注 ：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M |
|
D73H手柄硬密封对夹蝶阀性能参数：
|
公称通径DN（mm) |
50～2000 |
|||
|
公称压力PN（Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||

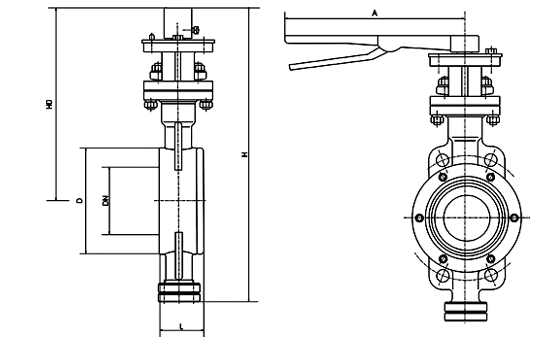

D73H手柄硬密封对夹蝶阀尺寸：
|
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||
|
L |
L2 |
H |
H1 |
D |
Z-D |
A |
D1 |
Z-D |
A |
D |
Z-D |
A |
|
|
50 |
43 |
265 |
350 |
112 |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
|
65 |
46 |
265 |
370 |
115 |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
|
80 |
49 |
320 |
380 |
120 |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
|
100 |
56 |
320 |
420 |
138 |
180 |
8-18 |
45℃ |
180 |
8-18 |
45℃ |
190 |
8-22 |
45℃ |
|
125 |
64 |
340 |
460 |
164 |
210 |
8-18 |
45℃ |
210 |
8-18 |
45℃ |
220 |
8-26 |
45℃ |
|
150 |
70 |
390 |
555 |
175 |
240 |
8-22 |
45℃ |
240 |
8-22 |
45℃ |
250 |
8-26 |
45℃ |
D73H手柄硬密封对夹蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体装置。
