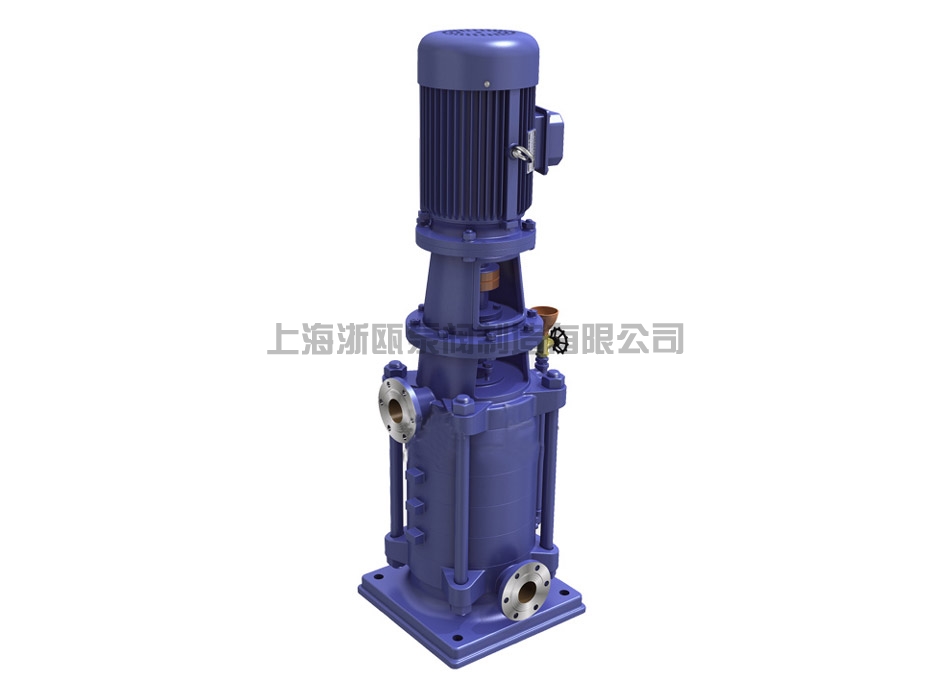

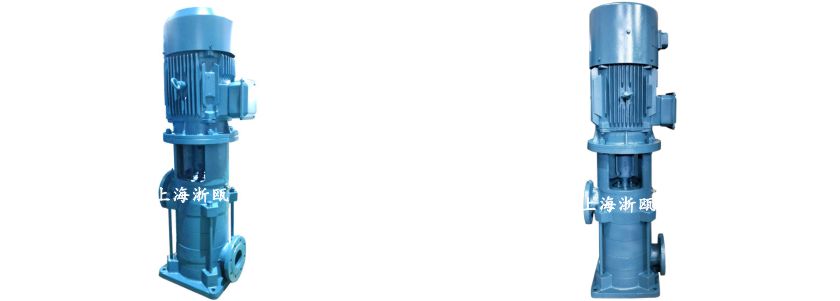

DL DLR型立式多级离心泵

产品概述
DL型立式多级离心泵是根据我国对高层建筑给排水及从卧式多级离心泵基础上进行优化设计和制造的，该型泵由于采用了高效节能的水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。

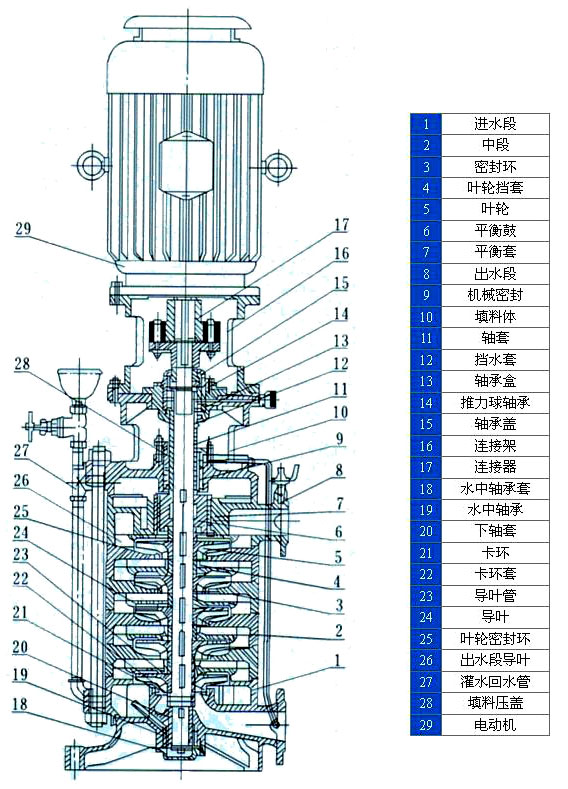

产品结构特点

安装方便，方式灵活。可有进出口成0°C，90°C，180°C，270°C等四种方式。流量：5-300m3/h 扬程：20-240m转速1450r/min
产品用途
DL、DLR型立式多级离心泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C，DLR型介质使用温度不超过120°C。

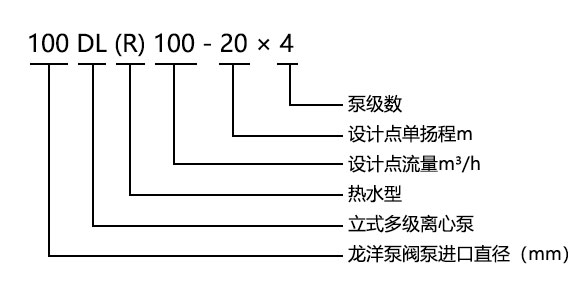

型号意义

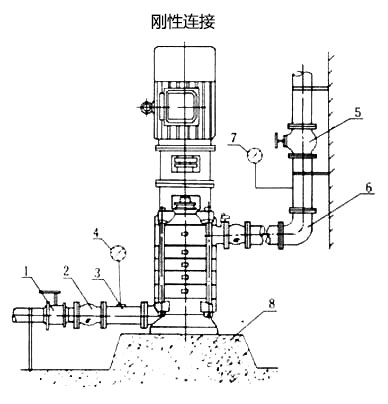

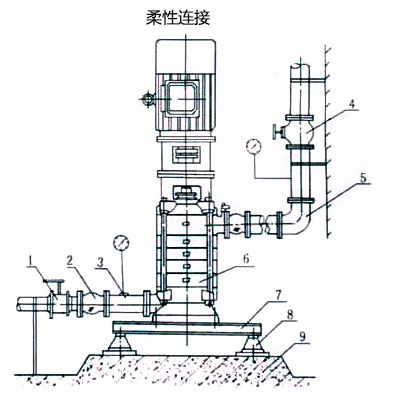

安装方式

编号	名称	编号	名称
1	球阀	1	球阀
2	挠性接头	2	挠性接头
3	取压直管	3	取压直管
4	真空压力表	4	闸阀
5	闸阀	5	弯管
6	弯管	6	泵
7	压力表	7	联接板
8	水泥台座	8	JGD型隔振器
		9	水泥台座

DL DLR型立式多级离心泵性能参数：

型号	级数	口径 (mm)	流量 (m3/h)	扬程 (m)	功率 (KW)	转速 (r/min)	汽蚀余量 (m)
40DL(DLR)6-12	2	40	6	24	1.5	1480	3.2
	3			36	2.2
	4			48	3
	5			60	4
	6			72	4
	7			84	5.5
	8			96	5.5
	9			108	7.5
	10			120	7.5
	11			132	7.5
	12			144	11
50DL(DLR)12.5-12.5	2	50	12.5	25	3	1480	2.2
	3			3.75	3
	4			50	4
	5			62.5	5.5
	6			75	7.5
	7			87.5	7.5
	8			100	7.5
	9			112.5	11
	10			125	11
65DL(DLR)30-15	2	65	30	30	5.5	1480	2.82
	3			45	7.5
	4			60	11
	5			75	15
	6			90	15
	7			105	18.5
	8			120	22
	9			135	22
	10			150	30
80DL(DLR)50-20	2	80	50	40	11	1480	2.2
	3			60	15
	4			80	22
	5			100	30
	6			120	3.
	7			140	37
	8			160	45
	9			180	45
	10			200	55
100DL(DLR)72-20	2	100	72	40	15	1480	2.8
	3			60	18.5
	4			80	30
	5			100	37
	6			120	37
	7			140	45
	8			160	55
	9			180	55
	10			200	75
100DL(DLR)100-20	2	100	100	40	18.5	1480	2.8
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90
150DL(DLR)150-20	2	150	150	40	30	1480	2.8
	3			60	37
	4			80	45
	5			100	55
	6			120	75
	7			140	90
	8			160	90
	9			180	110
	10			200	132
150DL(DLR)165-20	2	150	160	50	37	1480	3.5
	3			75	55
	4			100	75
	5			125	90
	6			150	110
	7			175	132
	8			200	132
	9			225	160
	10			250	160
150DL(DLR)200-20	2	150	200	40	37	1480	3.5
	3			60	55
	4			80	73
	5			100	90
	6			120	110
	7			140	110
	8			160	132
200DL(DLR)300-20	2	200	300	40	55	1480	5
	3			60	75
	4			80	110
	5			100	132
	6			120	160
	7			140	160
	8			160	200

DL型立式多级离心泵主要用途
DL型立式多级离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。介质使用温度不超过80℃，DIR型介质使用温度不超过120℃。

4 DL型立式多级离心泵使用条件
1、使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;
2、DL立式多级泵使用的环境海拔高度<1000米,超过时应在订货进提出,以便本厂为您提供更为可靠的产品;
3、介质使用温度-15℃～120℃;
4、系统工作压力≤2.5MPa;
5、周围环境温度应低于40℃,相对湿度低于95%。
