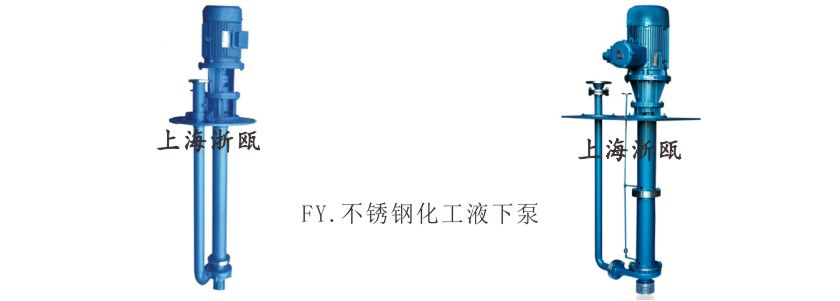

FY系列不锈钢液下化工泵

首页 > 产品中心 > 液下泵

概述

FY型系列化工液下泵是立式单级单吸离心泵。用于输送不含固体颗粒和不易结晶的有腐蚀液体。被输送介质温度-20℃ -150℃。特殊需要时可为-50℃ -150℃。液下泵工作部分淹没在液体内,轴封无泄漏现象。且占地面积小,使用可靠,维修方便,耐腐蚀性能强等特点。广泛适用于化工。石油等工业部门。

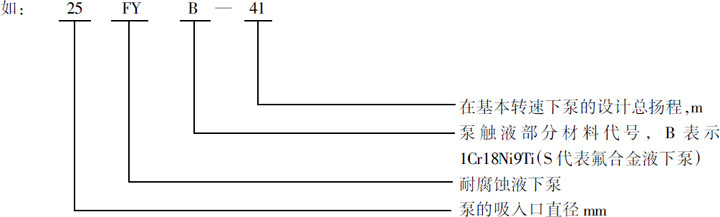

泵型号意义说明

结构说明

FY型液下泵主要由泵体、泵盖、叶轮、轴、弹性联轴器、管法兰、导轴承、中间接管、出液管、轴承架、底板、电机架等另件组成。

泵的吸入口顺着轴线方向,出口与轴线平行。

泵的转向自吸入口向电动机端看去,为顺时针方向旋转。

FY型泵的立式电动机以螺栓固紧于电机座上,并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰,以螺栓联接构成一起,固定在底板上,泵的整体通过底板安装在容器上。FY型泵除去触液部件外其它主要另件,如电机座。泵架。底架等均用铸铁制造。

泵的轴向力与径向力,(包括泵运转中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单向推力球轴承,单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之,导轴承所输送的液体润滑。因此,工作时液面必须高于叶轮中心线。

FY型泵采用软填料密封为基本密封形式并于填料环处通以黄油,保证填料正常工作延长使用寿命,黄油中宜加入适量二硫化钼。

此外,FY型耐腐蚀液下离心泵系列,因伸入容器长度L的长短不同,则又分为中间导轴承之结构和无中间导轴承的结构。

FY耐腐蚀液下泵性能参数:

型 号
口径
(mm)
流量
扬程
(m)
转速
(r/min)
功率(kw)
(m3/h)
(L/s)
轴功率
电机功率
25FY-16
25
3.6
1
16
2900
0.713
1.5
25FY-16A
25
3.27
0.91
13
2900
0.713
1.5
25FY-25
25
3.6
1
25
2900
1.16
2.2
25FY-25A
25
3.27
0.91
20
2900
1.16
2.2
25FY-41
25
3.6
1
41
2900
2.51
4
25FY-41A
25
3.27
0.91
33
2900
2.51
3
40FY-16
32
7.2
2
16
2900
0.78
2.2
40FY-16A
32
6.55
1.82
13
2900
0.78
1.5
40FY-26
32
7.2
2
26
2900
1.45
3
40FY-26A
32
6.55
1.82
21
2900
1.45
3
40FY-40
32
7.2
2
40
2900
2.53
5.5
40FY-40A
32
6.55
1.82
32
2900
2.53
5.5
50FY-16
40
14.4
4
16
2900
1.18
3
50FY-16A
40
13.1
3.64
13
2900
1.18
3
50FY-25
40
14.4
4
25
2900
1.96
4
50FY-25A
40
13.1
3.64
20
2900
1.96
3
50FY-40
40
14.4
4
40
2900
3.73
7.5
50FY-40A
40
13.1
3.61
33
2900
3.73
5.5
65FY-16
50
28.8
8
16
2900
2.16
4
65FY-16A
50
26.2
7.28
13
2900
2.16
3
65FY-25
50
28.8
8
25
2900
3.56
5.5
65FY-25A
50
26.2
7.28
21
2900
3.56
5.5
65FY-40
50
28.8
8
40
2900
6.04
11
65FY-40A
50
26.2
7.28
33
2900
6.04
11
80FY-15
65
54
15
15
2900
3.34
7.5
80FY-15A
65
49.1
13.65
12
2900
3.34
7.5
80FY-24
65
54
15
24
2900
5.43
11
80FY-24A
65
49.1
13.65
20
2900
5.43
11
80FY-38
65
54
15
38
2900
9.64
18.5
80FY-38A
65
49.1
13.65
31
2900
9.64
15
100FY-23
80
100.8
28
23
2900
9.25
18.5
100FY-23A
80
91.8
25.5
18
2900
9.25
15
100FY-37
80
100.8
28
37
2900
14.73
22
100FY-37A
80
91.8
25.5
31
2900
14.73
22
产品用途
适于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、海上采油、造纸、食品等工业部门输送不含固体颗粒的有机或无机化工介质、石油产品及腐蚀性的液体。
