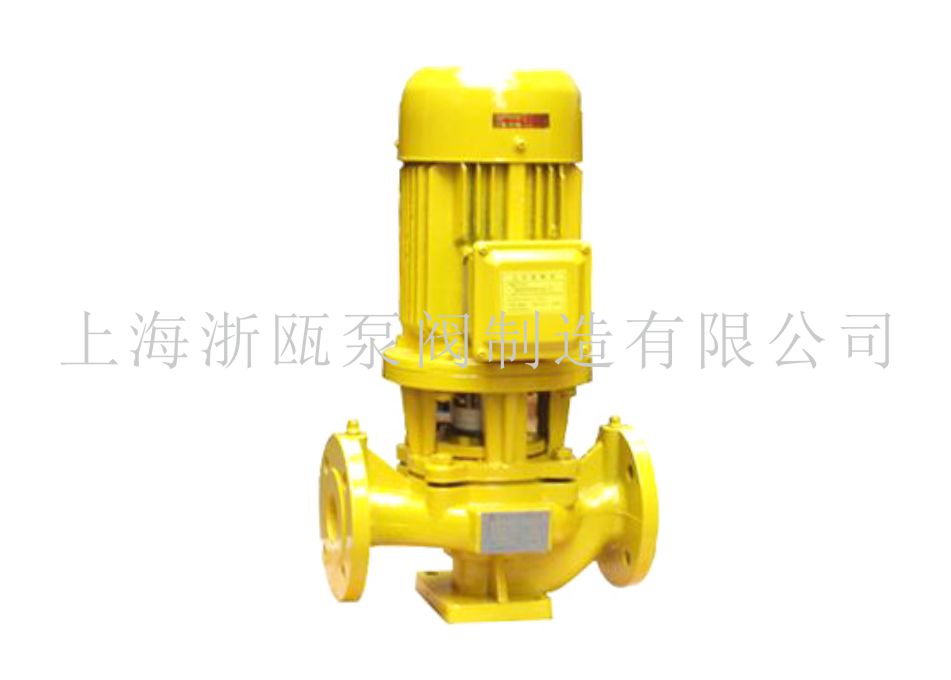

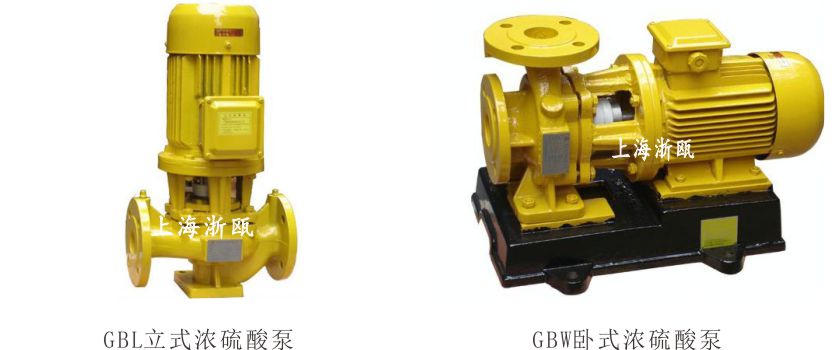

GBL型立式浓硫酸泵

首页 > 产品中心 > 化工泵

产品概述
GBL浓硫酸泵是根据IG型离心泵之性能参数,采用浓硫酸专用铸铁、碳钢二种材料和模型进行设计而成。是理想的新一代化工泵。

主要特点
泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外型紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。
该泵轴封采用外装式优质机械密封,动、静环采用新型硬质合金和陶瓷制成,耐磨损、无泄漏、使用寿命长。
选材依据
专用钢铁大量应用于80~99.99%的硫酸,温度可达60-80℃。钢铁在这一浓度和温度范围的硫酸中,表面能产生保护性的硫酸铁膜层。铸铁不适用于超过99.99%的发烟硫酸,可能是由于三氧化硫与铁中所含的硅反应,使铸铁变脆。碳钢不适用于99.99~102%的发烟硫酸,超过102%的酸则又适用,温度限定约为60℃。稀硫酸对钢铁的腐蚀很大,当酸浓度为47%左右时,腐蚀率达到高值。当酸浓度大于65%时,钢铁的腐蚀率显著降低。但是在65~80%这一段浓度中,好还是不使用钢铁,以用铅或其它耐稀酸材料更为安全。
硫酸浓度:80%~98% 专用铸铁使用温度:25℃~50℃
硫酸浓度:80%~98% 专用碳钢使用温度:25℃~60℃

GBL型立式浓硫酸泵性能参数:

型 号 流 量 m3/h 扬 程 m 转 速 r/min 配用功率 kw
GBL25-125 4 20 2900 1.5
GBL25-160 32 2900 2.2
GBL32-125 5 20 2900 1.5
GBL32-160 32 2900 2.2
GBL40-125 6.3 20 2900 1.5
GBL40-160 32 2900 3
GBL40-200 50 2900 5.5
GBL50-100 12.5 12.5 2900 1.5
GBL50-125 20 2900 2.2
GBL50-160 32 2900 4
GBL50-200 50 2900 7.5
GBL65-100 25 12.5 2900 2.2
GBL65-125 20 2900 4
GBL65-160 32 2900 5.5
GBL65-200 50 2900 11
GBL80-100 50 12.5 2900 4
GBL80-125 20 2900 7.5
GBL80-160 32 2900 11
GBL80-200 50 2900 18.5
GBL100-100 100 12.5 2900 7.5
GBL100-125 20 2900 15
GBL100-160 32 2900 18.5
GBL100-200 50 2900 30
GBL125-100 160 12.5 2900 15
GBL125-125 20 2900 18.5
GBL125-160 32 2900 30
GBL125-200 50 2900 45
GBL150-125 20 2900 18.5
GBL150-160 32 2900 30
GBL200-200 200 12.5 1450 18.5
GBL200-250 20 1450 22
GBL250-250 550 20 1450 55
选型范围
硫酸浓度:80%~98%
硫酸浓度:80%~98%
专用铸铁使用温度:25℃~50℃
专用碳钢使用温度:25℃~60℃
