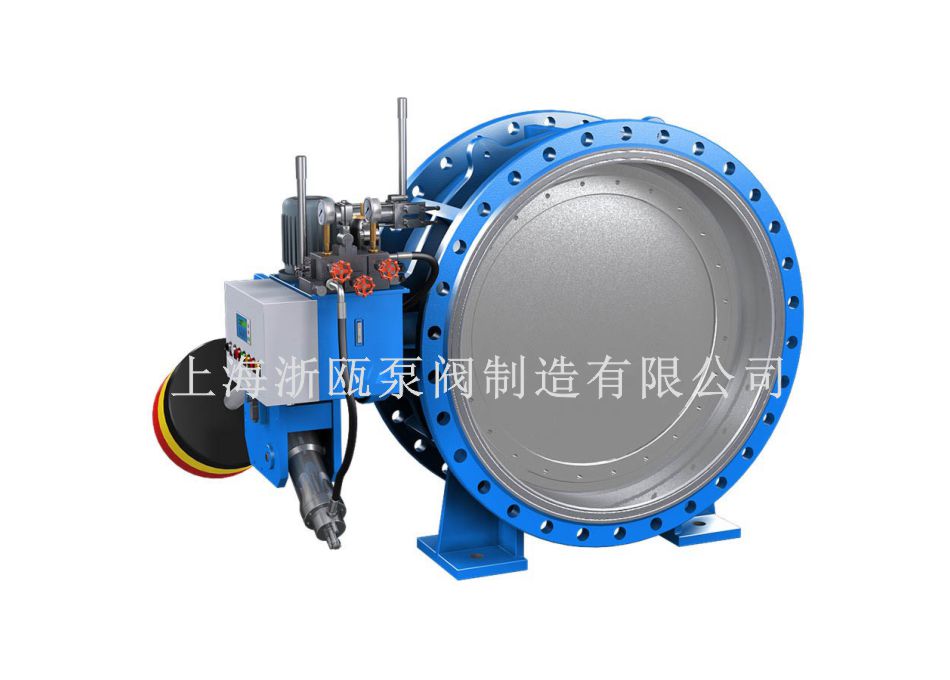

点击图片放大HH47X蝶式缓冲止回阀主要用于工业用水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏，该阀主要由阀体、阀瓣缓冲装置和微量调节阀组成。浙瓯泵阀的蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好的特点。

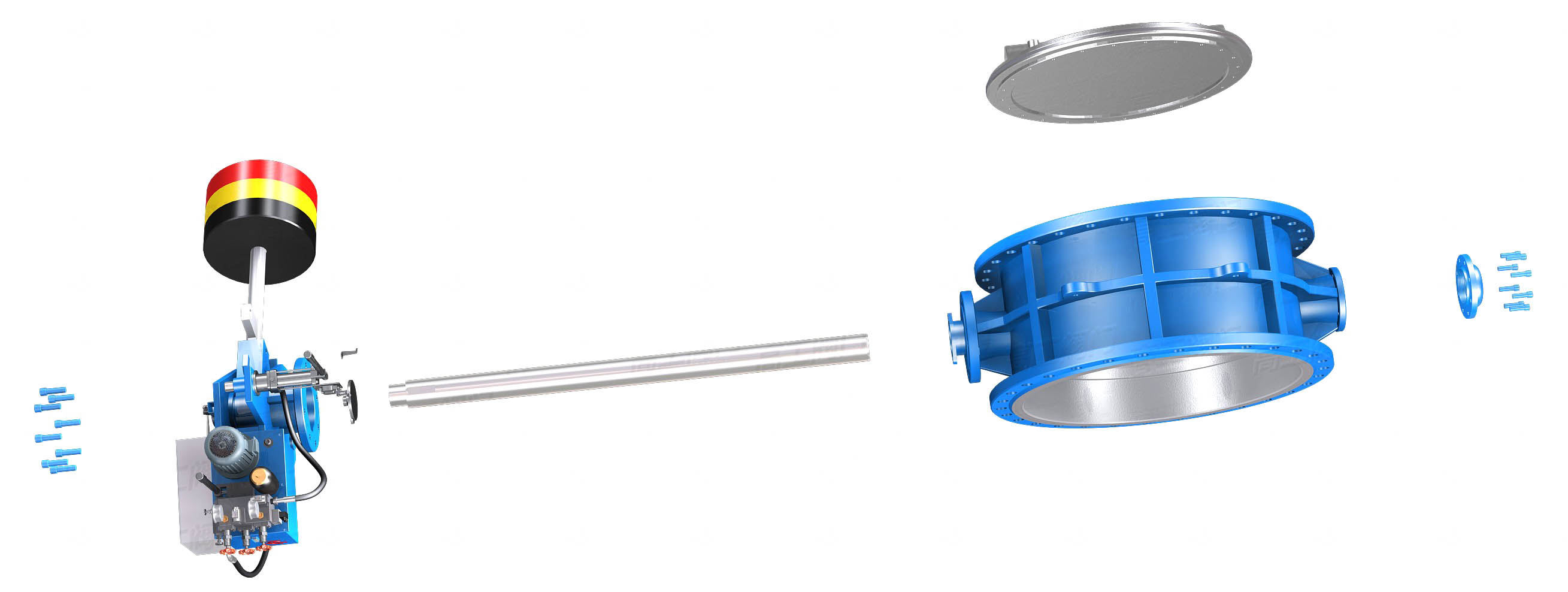

HH47X蝶式缓冲止回阀零件材料:
|
零件名称
|
阀体
|
蝶板
|
密封圈
|
阀轴
|
填料
|
|
材料
|
灰铸铁、碳钢
|
灰铸铁、铸钢
、球墨铸铁 |
丁腈耐油橡胶
、氯丁橡胶 |
不锈钢
|
聚四氟乙烯
|
HH47X蝶式缓冲止回阀技术参数：
|
型号
|
公称压力
PN（MPa） |
试验压力
PS（MPa） |
工作压力
P（MPa） |
介质温度（℃）
|
适用介质
|
|
|
壳体
|
密封
|
|||||
|
H47X、H47H、HH47X、HH47H、H47XF、HDH47X
|
1.0
|
1.5
|
1.1
|
1.0
|
0~80℃
|
水、油品、海水、污水
|

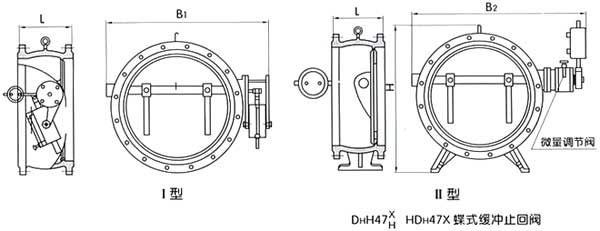

HH47蝶式缓冲止回阀尺寸：
|
公称通径 DN(mm) |
尺 寸(mm) | |||
|---|---|---|---|---|
| L | H | B1 | B2 | |
| 200 | 230 | 550 | 540 | 600 |
| 250 | 250 | 630 | 600 | 700 |
| 300 | 270 | 690 | 650 | 740 |
| 350 | 290 | 780 | 710 | 800 |
| 400 | 310 | 860 | 770 | 870 |
| 450 | 330 | 910 | 830 | 920 |
| 500 | 350 | 980 | 900 | 1000 |
|
公称通径 DN(mm) |
尺 寸(mm) | |||
|---|---|---|---|---|
| L | H | B1 | B2 | |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |

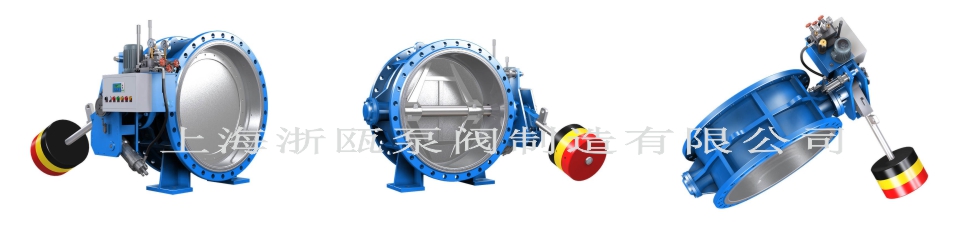

蝶式缓冲止回阀
主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的最佳产品。
