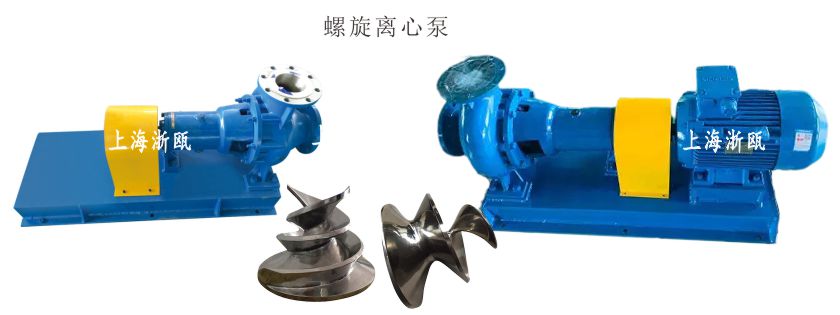

LX螺旋离心泵

首页 > 产品中心 > 排污泵

相关产品系列:排污泵离心泵

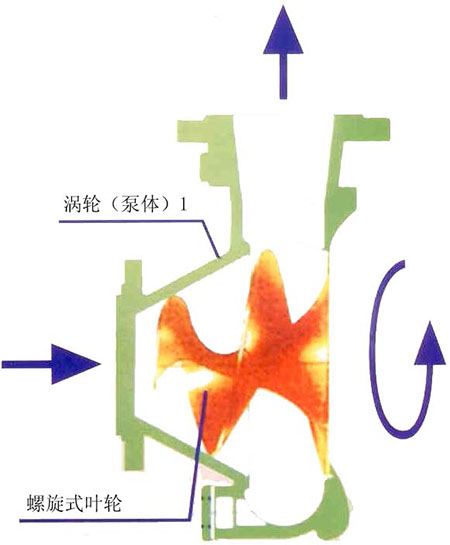

螺旋离心泵结构60年代研究成功,当时是用来输送鱼类,随后用来输送固液两相流体,还可以用来排水和输送高粘度液体。为防止固态物质堵塞,使之顺利的流出,叶轮中有一扭曲的螺旋叶片,在锥形轮毂体上由吸入孔沿轴向延长,叶片的半径铸件增大,形成螺旋推进作用,涡壳部分的叶轮像一般离心泵产生离心作用。叶片进口的锐角部分将杂物导向轴心附近,再利用螺旋作用使之沿轴向推进。这种泵像容积泵和离心泵的组合,故称螺旋离心泵。

结构特点:

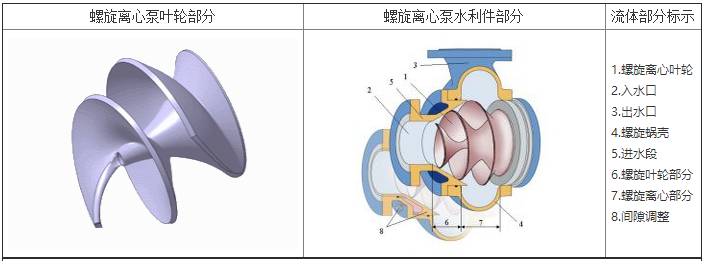

与普通离心泵相比,LX系列螺旋离心泵采用了独特的扭曲螺旋形叶片,整个叶轮由螺旋部分和离心部分组成,前者的叶片沿着轮毂而半径逐渐加大,起螺旋推进作用,后者相当于普通离心泵的叶片,产生离心作用。相应地泵壳也分为两部分,前面为吸入盖,后面为蜗室。

系列多头螺旋离心泵是在现有螺旋离心泵使用单头螺旋离心叶轮的基础上,经过改进创新后发展而来的一种输送效率更高、硬质合金密封环的受力性能相对改善、用料减少的高效、高质、低耗的产品。

螺旋离心泵是通过其特殊的三维螺旋叶片,将螺旋的容积推理作用和叶片离心作用有机结合,使介质获得能量。所以它兼有容积泵和叶片泵的特性,是二者相互结合的产物。与普通杂质泵和旋流泵相比,具有以下优点:无堵塞性能好;无损性能好;效率高,且高效区宽广;功率曲线平坦;良好的调节性能;泵的吸入性能好;具有优良的抗汽蚀性能;还可输送油水混合物而不致乳化。

适用范围:

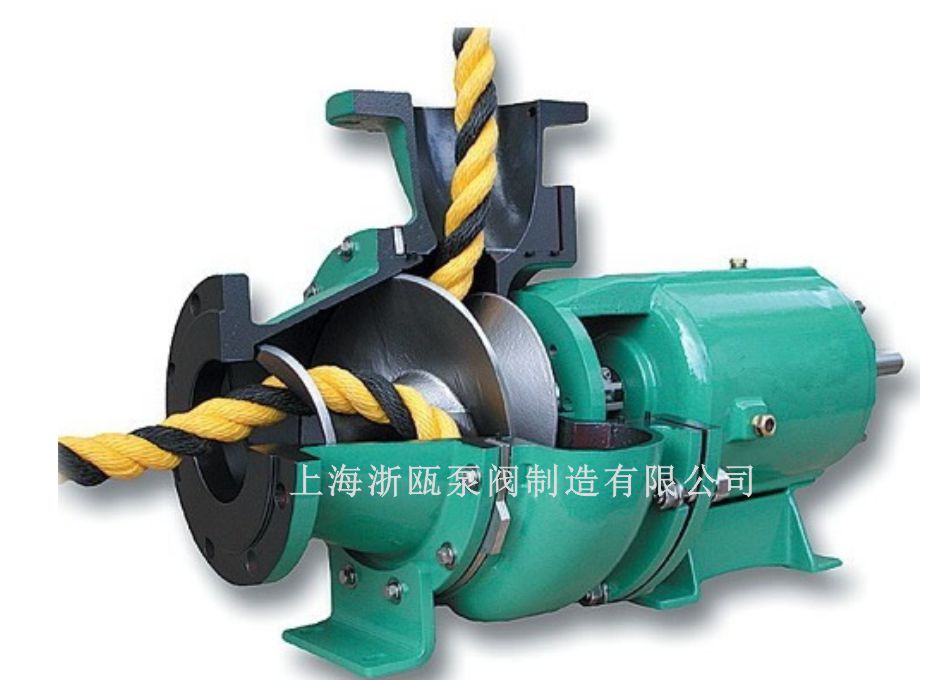

1. 真正的无堵塞性能:螺旋离心泵具有非凡的无堵塞性能。泵的开式大通道具有高效率、无堵塞特点,输送体积大的固体和长纤维物质更为容易。普通的所谓无堵塞离心泵,往往会在长纤维和固体进入通道时被叶片的边缘挂住或在进出口之间滞留、堵塞,造成机械故障。装有螺旋离心叶轮便不存在这些问题。螺旋的叶轮会自行旋入软质固体中,使填充物不能在进口处堵塞,而且吸口内壁和叶轮的背部还设计有可以防止纤维积聚的反向螺纹槽。

2. 柔和输送介质:螺旋设计的另一优点是:"柔和输送",即固体物质随流而过,不撞击泵内任何部位。这一优点适用在以下领域:输送活性松散物质,可以保持其原来的物理状态,松散的物质不会被撕裂、破碎。乳液中的油,可以保持其特定的特点状态。悬浮的纤维,不会被拧绞或缠绕。易碎(脆弱)的物品如西红柿、活鱼等,不会被损坏。

3. 出众的运行曲线:高效率=低运行成本;陡峭的性能曲线=平稳的运行;低的净吸压头=高自吸能力;平滑的功率曲线=无过载区域;高转速=小巧的结构

4. 高固含量介质处理能力

5. 采用可调耐磨内衬:在磨损严重的应用情况下是一种理想选择,当发生磨损之后,只需更换一个内衬即可,无须更换整个外壳,既方便又经济。

优势

1、 Q-H 曲线陡峭,泵的平稳运行区域宽阔,在泵送复杂介质情况下曲线漂移量小;

2 、运行效率高,高效率区宽,运行、维护费用低;

3、净吸压头低,抗气蚀能力强;停机水位低,大大降低投资成本;

4、功率曲线平滑下垂,无过载区;

5、真正无堵塞、不缠绕;

6、柔和输送,可完好无损地输送活鱼、水果、蔬菜等易碎物质;在污水厂的活性污泥回流工艺中,对菌胶团的破坏仅为其它形式泵的1/10 ;

7、可以输送含固率高的介质,例如可输送含固率高达18% 的泥浆。

螺旋离心泵的应用正在扩大,除用来输送固液两相流体外还可用来输送粘性流体,实验表明,雷诺数在3×103。

其他产品推荐:

QGWQ高扬程切割排污泵

LQ3A型不锈钢转子泵

G型单螺杆泵

LX螺旋离心泵性能参数:

型号 流量
㎡/h
扬程
m
转速
r/min
功率
KW
效率
%
叶轮直径
mm
LX65-260 50 20 1450 7.5 50 268
LX65-350 25 32 1450 7.5 51 345
LX80-350 50 32 1450 11 55 335
LX80-400 100 50 1450 30 65 404
LX100-400 200 50 1450 55 58 404
LX100-265 100 17 1450 11 66 265
LX125-265 185 15.2 1450 15 74 265
LX100-350 280 72 2950 110 65 310
LX125-350 400 59 2950 110 72 280
LX150-330 410 24 1470 37 78 330

旋式离心泵适用范围:

污水处理领域:高浓度未经处理的污水、污物的排放,如较大口径泵做过输送长达1米塑料编织带的通过试验;

河道清淤:淤泥、沙的输送;

造纸业:高浓度纸浆及长纤维的输送;

海洋捕捞:输送活鱼、活虾等;

明胶行业:猪皮、牛皮、骨头及各类动物皮毛;

食品加工业:输送土豆、番茄、甜菜等块状蔬菜;

煤矿行业:输送煤渣、矿渣、洗煤;

生物行业:生物能源、沼气池粪便+桔杆输送。
