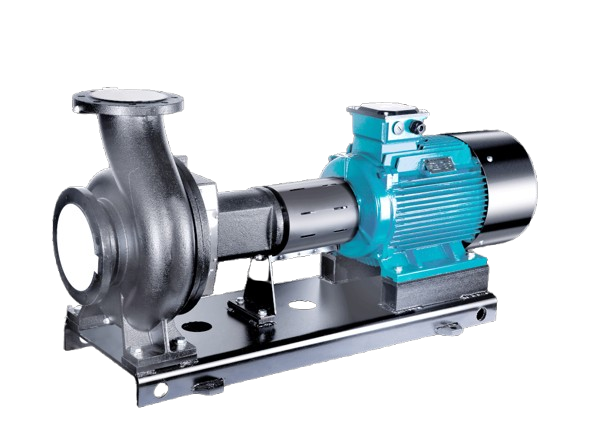

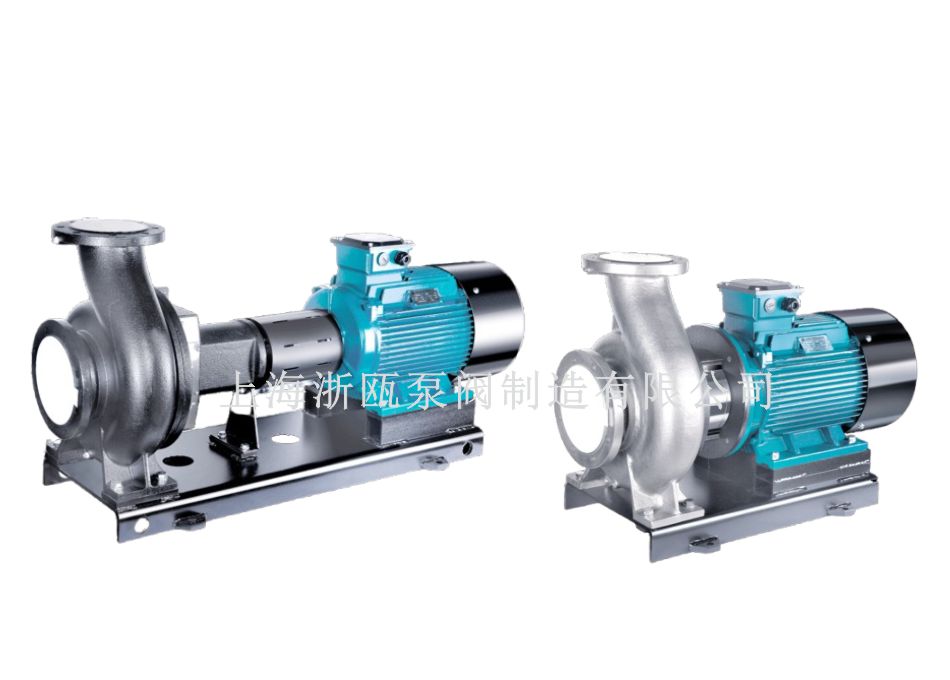

NIS卧式端吸离心泵，采用后拉式结构，维修时无须拆除泵体及管路。NIS泵型仅采用4种泵轴及悬架体部件，提高了零件的互换性。

叶轮进行了优化设计，进口口径加大，无涡流，有效地隆低水泵汽蚀余量，使得水泵运行平稳低噪声。NIS，NISF泵体积小、结构紧凑、安装简单。

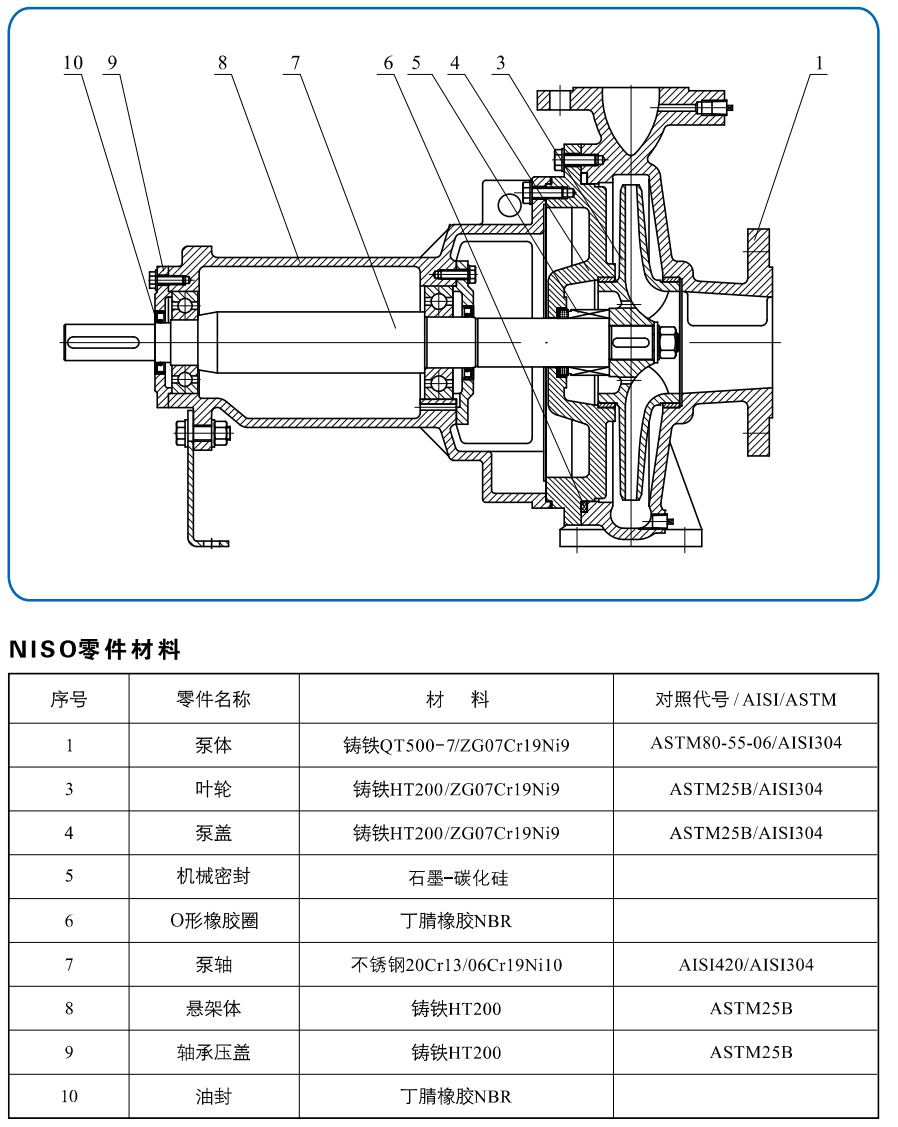

泵结构

泵为非自吸、单级单吸卧式，轴向进水，径向出水，泵体底部与底座固定。

采用标准型耐磨机械密封。

全封闭、风冷YE标准电机

·NIS0采用轴承架，可进行轴承定位，避免轴承的轴向窜动，同时提高了转子部件的刚性。

●NISO整体式泵轴，采用油脂润滑的导向深沟球轴承。

·NIS0泵与电机之间采用半弹性联轴器相连。

●NISO泵外形及安装尺寸符合IS02858标准。

●NIS，NISF泵采用直联型联接加长轴结构。

铸铁泵体进出口法兰符合GB/T17241.6(IS07005-2)标准，压力等级PN16;不锈钢泵体进出口法兰符合GB/T9113(ISO7005-1)标准，压力等级PN16。

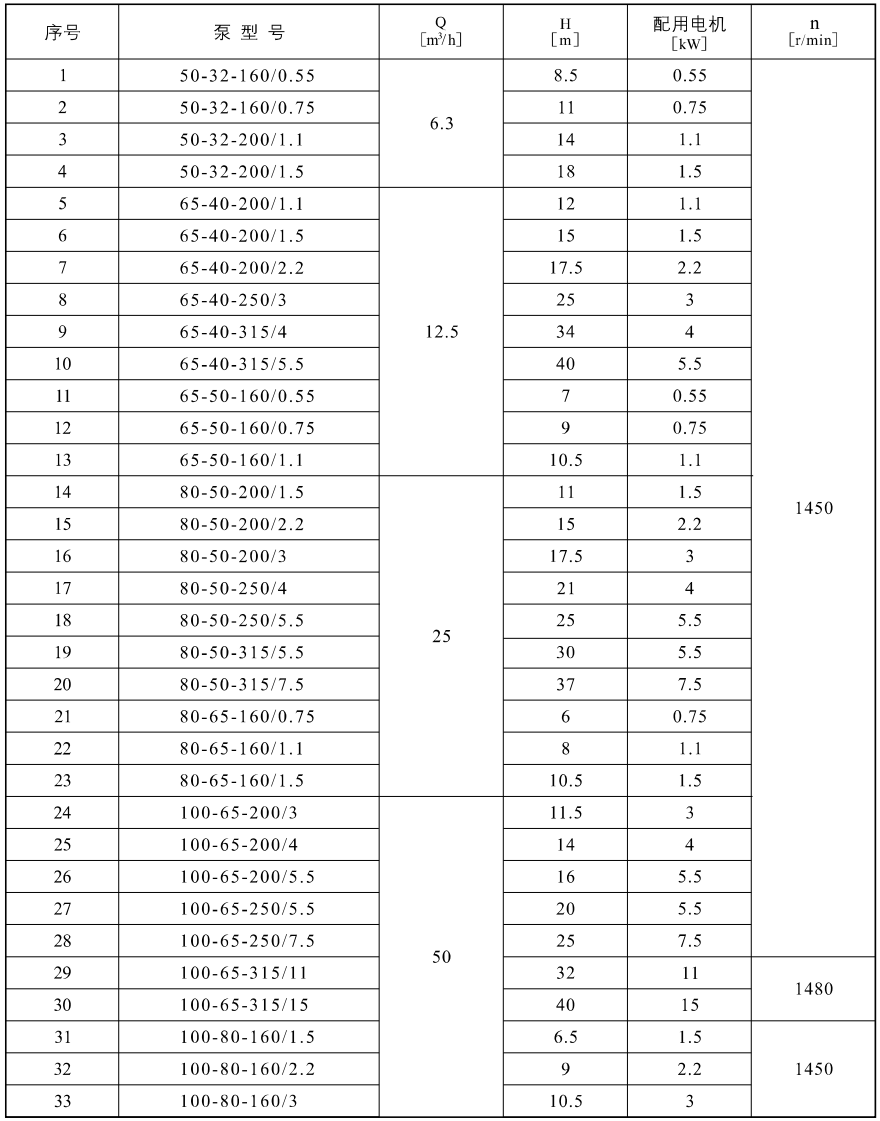

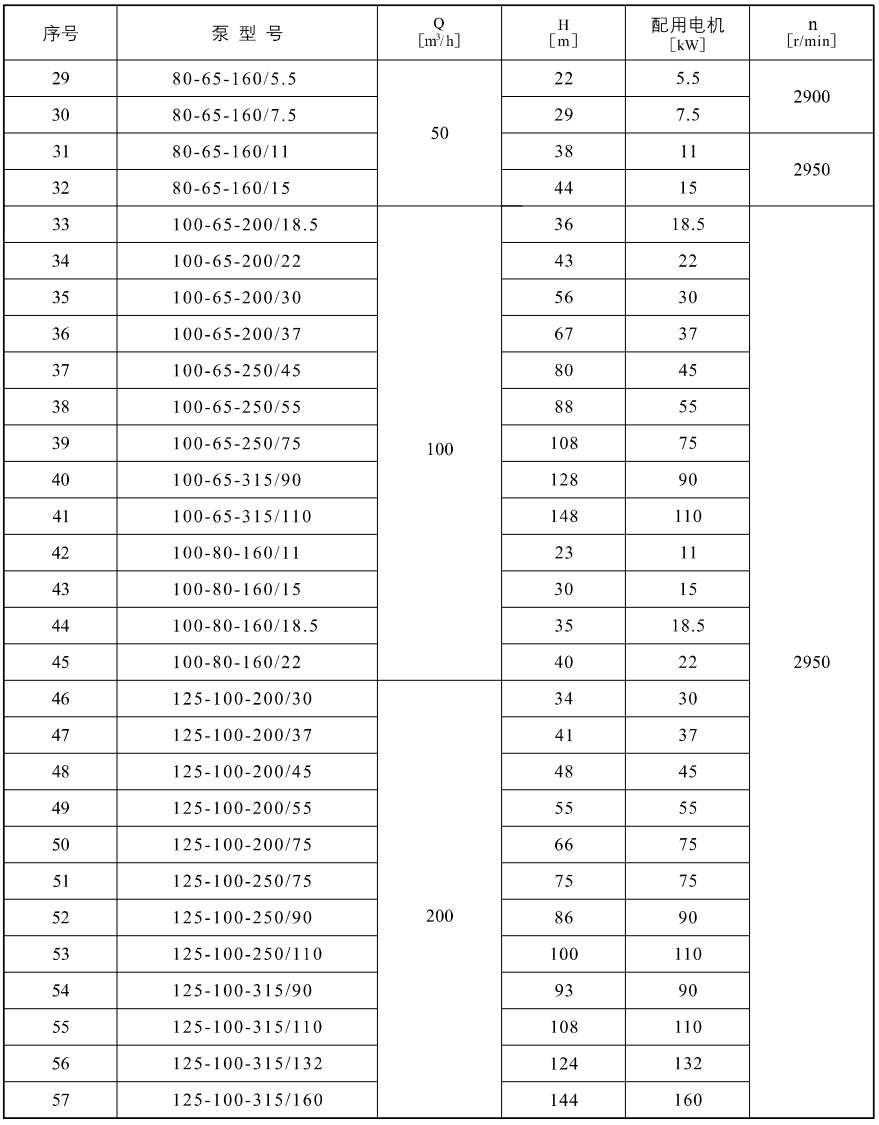

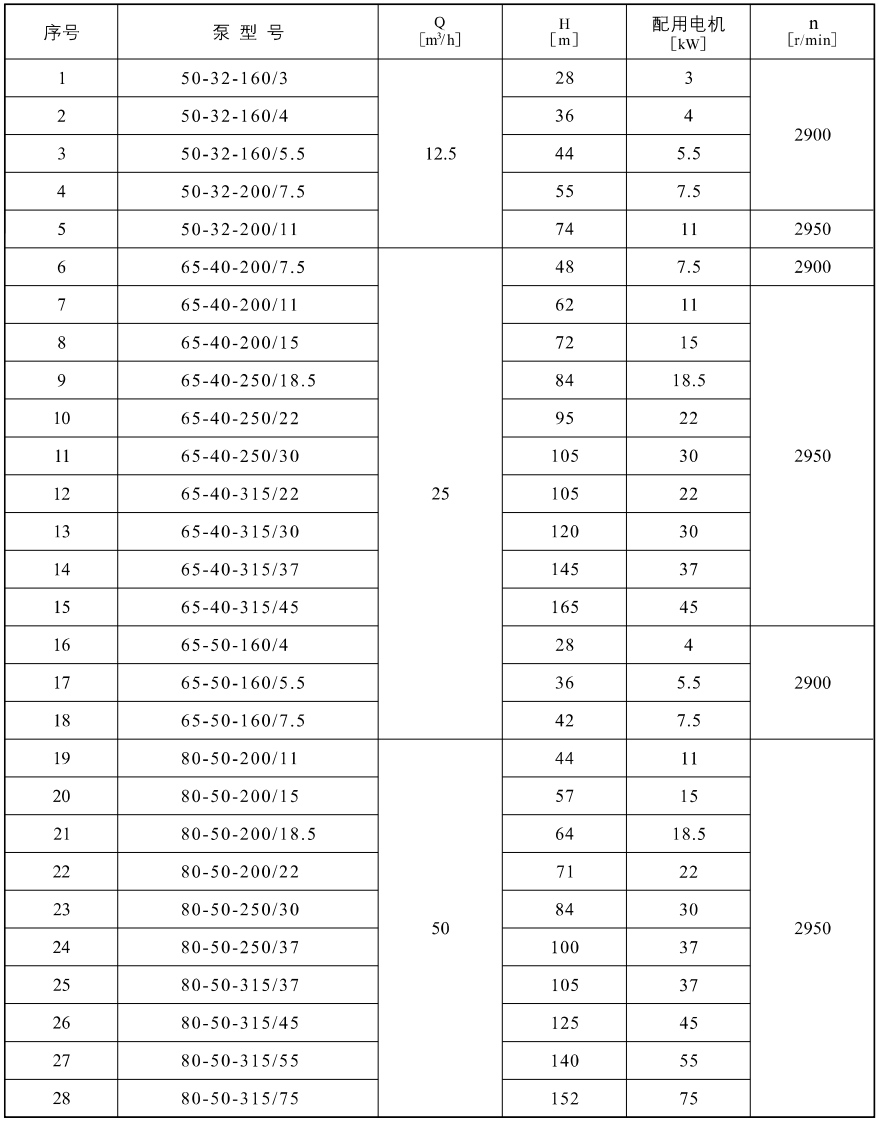

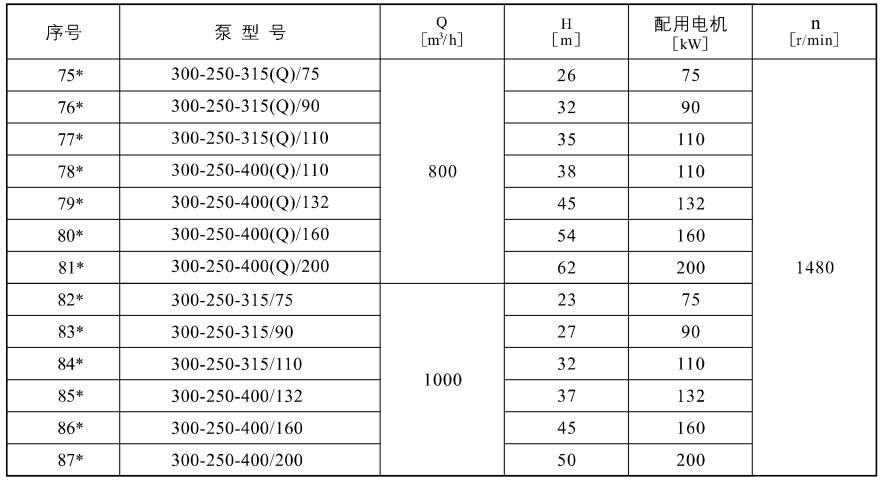

NIS卧式端吸离心泵性能参数：
