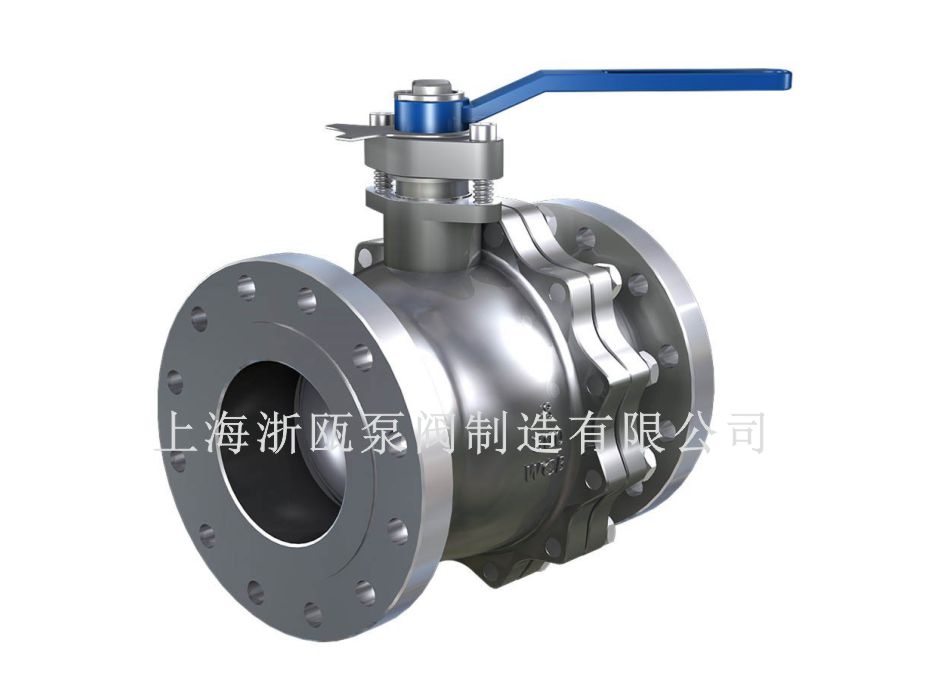

Q41F浮动式球阀

首页 > 产品中心 > 球阀

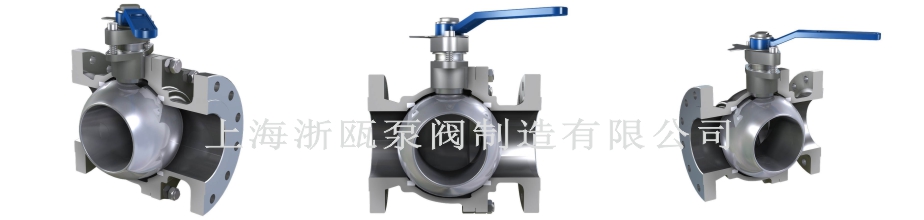

浮动式球阀特点:(1)流体阻力小,全通径的球阀基本没有流阻。(2)结构简单、体积小、重量轻。(3)紧密。它有两个密封面,而且目前球阀的密封面材料使用塑料,密封性好,能实现密封。在真空系统中也已使用。(4)操作方便,开闭快,从全开到全关只要旋转90°,便于远距离的控制。(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。(7)适用广,通径从小到几毫米,大到几米,从高真空到高压力都可应用。(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。



浮动式球阀概述:

浮动式球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点:(1)流体阻力小,球阀是阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。(2)开关快、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,容易实现启闭。(3)密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于密封,而且球阀的密封力随着介质压力的增加而增大。(4)阀杆密封好。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。(5)球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。(6)球阀通道平整光滑,不易沉积介质,可以进行管线通球。

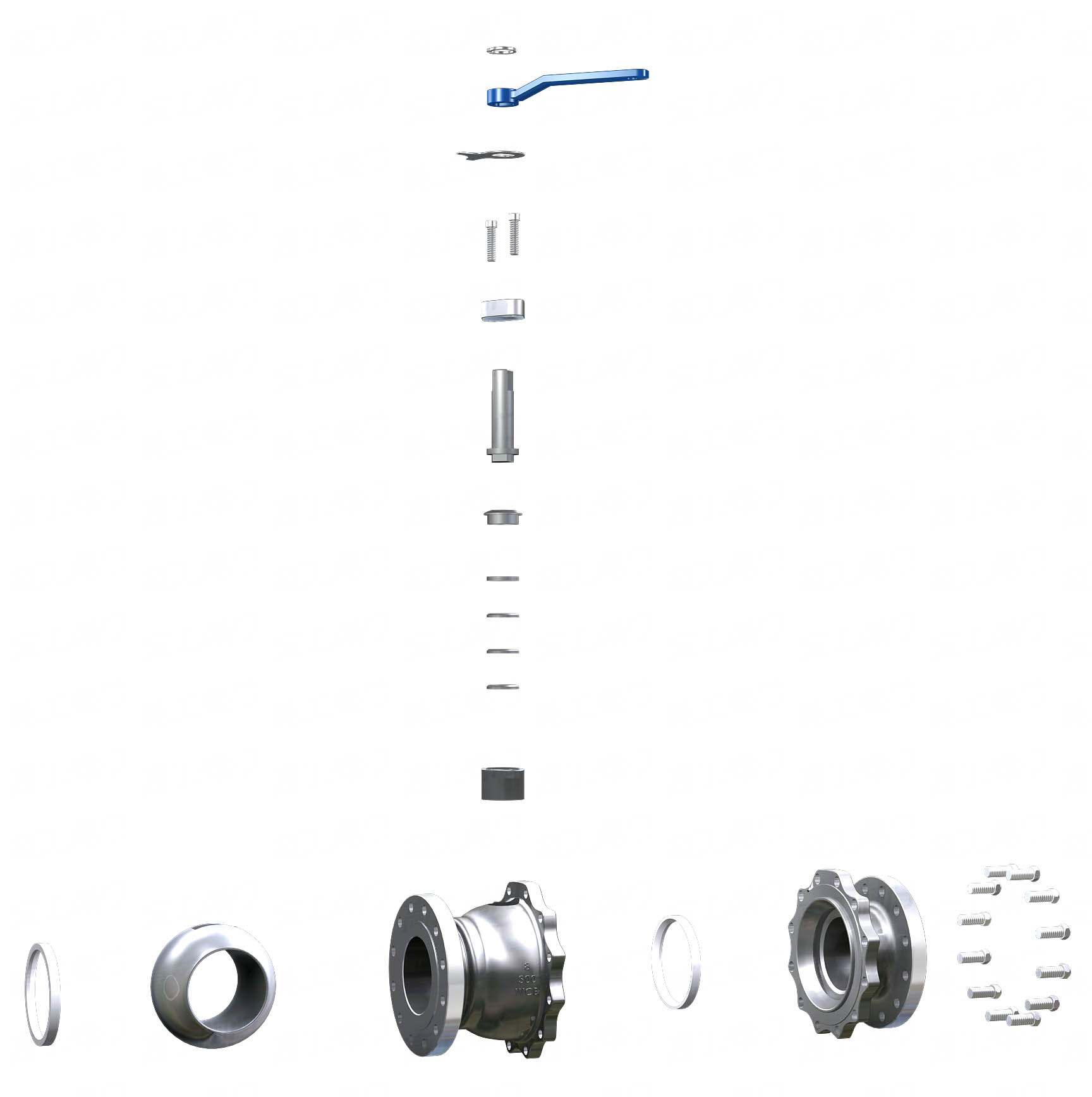

浮动式球阀主要零件材料 :

阀体
Body


ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球体 阀杆
Ball Stem


1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

阀 座
Seat

聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL

垫片
Shim

聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket

阀杆座
Stem Seat

聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite

填料
Packing

聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite

填料压盖
Gland


1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

温度
Temperature

-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)

-29℃~300℃(对位聚笨 PPL)

介质
Medium

水 蒸汽 油品
Water steam
Oil goods

硝酸类 Nitric Acid

强氧化介质
strongey oxidable medium

醋酸类 Acetic Acid

尿素类 Urea


Q41F浮动式球阀尺寸:

1.6MPa

DN

L

D

D1

D2


n-φd

H

D0

凸面法兰
RF

Q41F

Q41PPL

16C

16P

16R

15

130

95

65

45

14

4-14

78

140

20

140

105

75

55

14

4-14

84

160

25

150

115

85

65

14

4-14

95

180

32

165

135

100

78

16

4-18

150

250

40

180

145

110

85

16

4-18

150

300

50

200

160

125

100

18

4-18

170

350

65

220

180

145

120

20

4-18

195

350

80

250

195

160

135

20

8-18

215

400

100

280

215

180

155

20

8-18

250

500

125

320

245

210

185

22

8-18

265

600

150

360

280

240

210

24

8-23

270

800

200

400

335

295

265

26

12-23

330

1200

2.5MPa

15

130

95

65

45

16

4-14

103

140

凸面法兰

RF

Q41F

Q41PPL

25

25P

25R

20

140

105

75

55

16

4-14

112

160

25

150

115

85

65

16

4-14

123

180

32

165

135

100

78

18

4-18

150

250

40

180

145

110

85

18

4-18

156

300

50

200

160

125

100

20

8-18

172

350

65

220

180

145

120

22

8-18

197

350

80

250

195

160

135

22

8-23

222

400

100

280

230

190

160

24

8-23

253

500

125

320

270

220

188

28

8-25

275

600

150

360

300

250

218

30

8-25

286

800

200

400

360

310

278

34

12-25

340

1200

可应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
