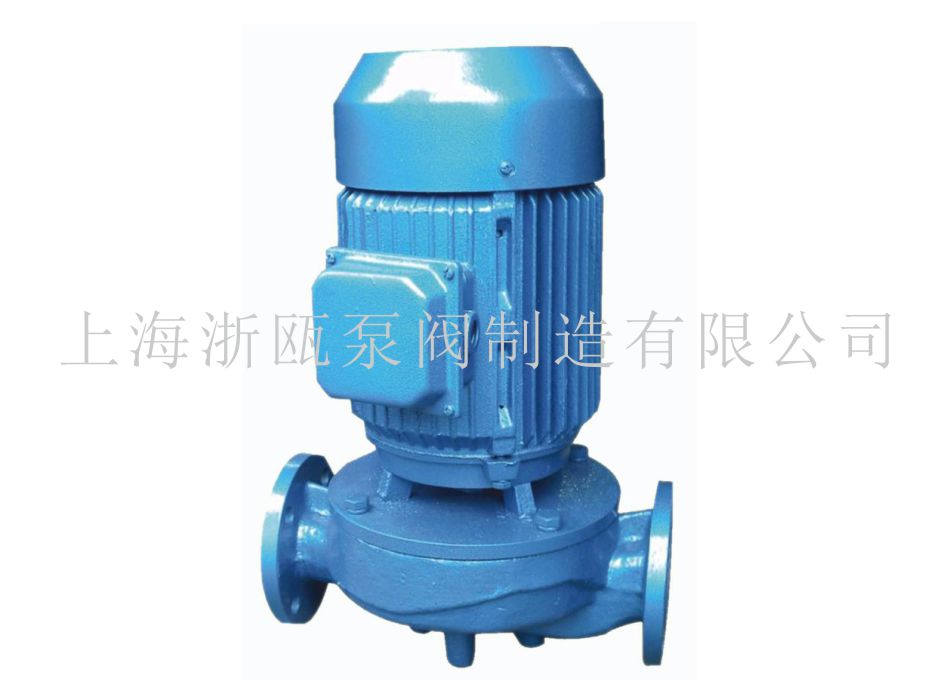

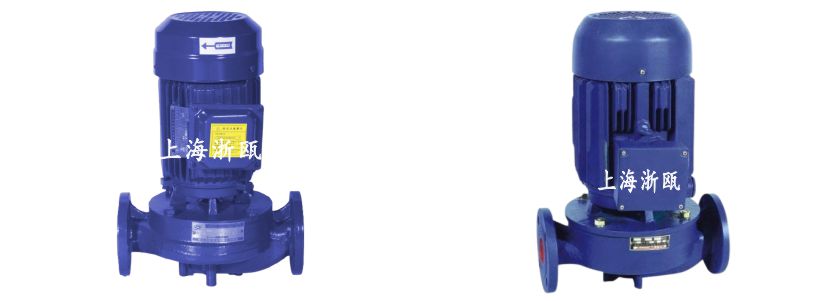

SG型管道泵产品概述
SG型管道增压泵是为管道增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封,电机主轴直接安装叶轮,故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点,并可根据扬程与流量需要并串联使用。

SG管道泵结构图:

1 电机 2 泵体 3 叶轮 4 机械密封 5 垫圈 6 螺母

SG型管道泵型号意义

SG型管道泵使用条件

进口管水压不大于3公斤/立方厘米,不小于0.2公斤/立方厘米,水质为清水,不应有纤维或固体颗粒,对热水应为软水;介质温度:不低于0℃;周围环境温度不超过±45℃;电源电压380V,部分为220V。

注意事项

管道离心泵安装

装配与拆卸

1.把所有待装的零部件擦洗干净。

2.在电机主轴上装机械密封,在机械密封动、静环配合的表面,加少量洁净的透平油或20号机油。

3.装叶轮,用叶轮螺母紧固。

4.装"0"型圈,把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米,叶轮进口外圈与泵体保证一定的运转间隙。

5.拆卸顺序与此相反。

安装与使用

1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好,即完成按装。为了使用与维修方便,在泵的进、出口管路上均应按装一只调节阀。

2.打开进口调节阀, 使水进入泵中,以保持密封腔内充满液体(否则会研损密封),关闭出口阀。

3.接通电源,点动确定正确转向。

4.转向确定后,使泵启动、运转。

5.调节出口阀开度, 使泵在设计点附近运行,据泵的额定流量和扬程附近。〔为此,最好在出口法兰附近装一只压力表)。注意:本泵严禁缺水运转,以免损坏密封件。

注意事项

管道离心泵安装


装配与拆卸

1.把所有待装的零部件擦洗干净。

2.在电机主轴上装机械密封,在机械密封动、静环配合的表面,加少量洁净的透平油或20号机油。

3.装叶轮,用叶轮螺母紧固。

4.装"0"型圈,把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米,叶轮进口外圈与泵体保证一定的运转间隙。

5.拆卸顺序与此相反。

安装与使用

1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好,即完成按装。为了使用与维修方便,在泵的进、出口管路上均应按装一只调节阀。

2.打开进口调节阀, 使水进入泵中,以保持密封腔内充满液体(否则会研损密封),关闭出口阀。

3.接通电源,点动确定正确转向。

4.转向确定后,使泵启动、运转。

5.调节出口阀开度, 使泵在设计点附近运行,据泵的额定流量和扬程附近。〔为此,最好在出口法兰附近装一只压力表)。注意:本泵严禁缺水运转,以免损坏密封件。




SG管道泵性能参数:

型 号
口径 mm
流量 (m3/ h)
扬程 mm
效率 %
电机功率 Kw
电压 v
转速 (r/min)
15SG0.6-5
15
0.6
5
60
0.04
220
2800
15SG1.8-10
15
1.8
10
60
0.12
220
2800
20SG2-8
20
2
8
60
0.12
220
2800
20SG3-14
20
3
14
60
0.25
220
2800
20SG3-30
20
3
30
60
0.75
220
2800
25SG2.5-15
25
2.5
15
60
0.25
220
2800
25SG4-20
25
4
20
60
0.75
220
2800
25SG3-30
25
3
30
60
0.75
220
2800
32SG5-20
32
5
20
60
0.75
220
2800
40SG5-8
40
5
8
60
0.75
220
2800
40SG6-20
40
6
20
60
0.75
220
2800
50SG10-7.5
50
10
7.5
55
0.75
220
2800
50SG10-15
50
10
15
60
0.75
220
2800
25SG4-20
25
4
20
60
0.75
380
2800
25SG3-30
25
3
30
60
0.75
380
2800
25SG6.5-30
25
6.5
30
60
1.5
380
2800
25SG10-50
25
10
50
60
4
380
2800
32SG5-20
32
5
20
60
0.75
380
2800
32SG8-30
32
8
30
65
1.5
380
2800
32SG15-40
32
15
40
60
4
380
2800
32SG12-50
32
12
50
60
4
380
2800
32SG14-80
32
14
80
60
0.75
380
2800
40SG6-20
40
6
20
60
0.75
380
2800
40SG9-30
40
9
30
65
1.5
380
2800
40SG18-40
40
18
40
60
4
380
2800
40SG15-50
40
15
50
70
4
380
2800
40SG18-65
40
18
65
65
7.5
380
2800
40SG15-80
40
15
80
65
7.5
380
2800
50SG10-7.5
50
10
7.5
55
0.75
380
2800
50SG10-15
50
10
15
60
0.75
380
2800
50SG12-25
50
12
25
65
1.5
380
2800
50SG15-30
50
15
30
65
2.2
380
2800
50SG18-40
50
18
40
65
4
380
2800
50SG16-50
50
16
50
65
4
380
2800
50SG20-65
50
20
65
65
7.5
380
2800
50SG25-80
50
25
80
65
15
380
2800
50SG30-100
50
30
100
65
22
380
2800
65SG30-15
65
30
15
65
2.2
380
2800
65SG30-27
65
30
27
65
4
380
2800
65SG40-40
65
40
40
65
7.5
380
2800
65SG30-50
65
30
50
65
7.5
380
2800
65SG50-65
65
50
65
65
15
380
2800
65SG40-80
65
40
80
65
18.5
380
2800
65SG45-100
65
45
100
65
22
380
2800
80SG35-20
80
35
20
65
4
380
2800
80SG50-30
80
50
30
65
7.5
380
2800
80SG70-40
80
70
40
65
15
380
2800
80SG60-50
80
60
50
65
15
380
2800
80SG80-65
80
80
65
65
22
380
2800
80SG70-80
80
70
80
65
22
380
2800
80SG55-100
80
55
100
65
30
380
2800
100SG40-18
100
40
18
65
4
380
2800
100SG50-30
100
50
30
65
7.5
380
2800
100SG70-40
100
70
40
65
15
380
2800
100SG60-50
100
60
50
70
15
380
2800
100SG80-65
100
80
65
70
22
380
2800
100SG75-78
100
75
78
70
22
380
2800
100SG100-60
100
100
60
70
30
380
2800
100SG65-100
100
65
100
70
30
380
2850
125SG80-18
125
80
18
70
7.5
380
1450
150SG100-15
150
100
15
70
7.5
380
1450
150SG140-26
150
140
26
70
18.5
380
1450
150SG160-40
150
160
40
70
30
380
2800
150SG200-50
150
200
50
70
37
380
2800
150SG220-65
150
170
65
70
55.5
380
2800
150SG170-180
150
200
180
70
55.5
380
2800
200SG200-20
200
200
20
70
18.5
380
1450
200SG200-35
200
200
35
70
30
380
2800
200SG200-44
200
200
44
70
37
380
2800
200SG240-60
200
240
60
70
55.5
380
2800
200SG200-75
200
200
75
70
55.5
380
2800
250SG380-22
250
380
22
70
37
380
1450
250SG500-30
250
500
30
70
55
380
1450
300SG400-20
300
400
20
70
37
380
1450
300SG500-30
300
500
30
70
55
380
1450
350SG800-20
350
800
20
70
55
380
1450
400SG1000-18
400
1000
18
70
55
380
1450
500SG1200-15
500
1200
15
70
55
380
1450
500SG800-20
500
800
20
70
55
380
1450

SG型管道泵主要用途
1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。使用温度80℃以下。

2、SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。

3、SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质,使用温度100℃以下。

4、SGB系列防爆管道泵适用于输送无腐蚀性液体,有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级,温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。

5、SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体,有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级,温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。
