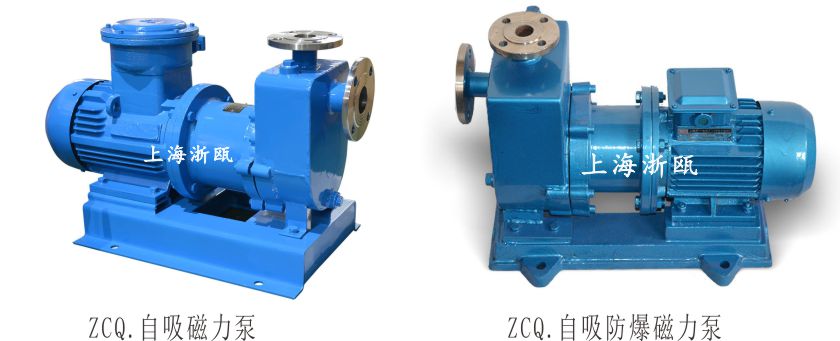

ZCQ型自吸式磁力驱动泵

首页 > 产品中心 > 磁力泵

产品介绍:
ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集皂吸于一身,不需底阀和引灌水,自吸高度4米。


工作原理:

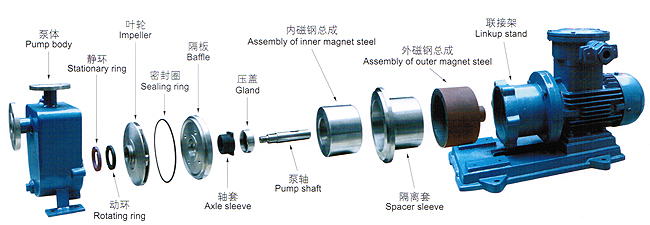

ZCQ 型自吸式磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图一。泵启动后,在离心力的作用下,吸水 室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回 泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

三品结构特点:


该自吸泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

产品用途:
ZCQ 型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油 类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。

五、安装使用:
1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,关闭吸入管阀门。

磁力泵各种材质耐腐蚀表:

ZCQ型自吸式磁力驱动泵性能参数:

型号 口径(mm) 流量 (m3/h) 扬程(m) 电机功率 (kW) 电压 材质
进口 出口 (V)
ZCQ20-12-100 20 12 3 12 0.37 220/380 不锈钢
ZCQ25-20-115 25 20 6.6 15 1.1 380
ZCQ32-25-115 32 25 6.6 15 1.1 380
ZCQ32-25-145 32 25 6.6 25 1.1 380
ZCQ40-32-132 40 32 10.8 20 2.2 380
ZCQ40-32-160 40 32 12 32 4 380
ZCQ50-40-145 50 40 14.4 25 4 380
ZCQ50-40-160 50 40 13.2 32 4 380
ZCQ50-40-200 50 40 7.8 50 5.5 380
ZCQ65-50-145 65 50 16.8 25 5.5 380
ZCQ65-50-160 65 50 27 32 7.5 380
ZCQ80-65-125 80 65 50 20 7.5 380
ZCQ80-65-160 80 65 50 32 15 380
ZCQ80-65-200 80 65 50 50 18.5 380

注:每个型号都可配防爆电机


ZCQ 型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油 类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。
