ZW型自吸无堵塞排污泵

首页 > 产品中心 > 自吸泵

ZW自吸排污泵性能特点
ZW型自吸排污泵该泵通过叶轮和泵体的新颖结构,既可象一般自吸泵那样不需要安装底阀,又可以通过较大颗粒和较长的纤维,具有广阔的应用市场和发展前景。ZW型自吸式排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。本单位生产的ZW自吸排污泵机可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。

自吸排污泵性能范围
流量Q:8~800 m3/h

自吸排污泵口径DN:25~300mm

自吸排污泵扬程H:15~80m

自吸排污泵转速N:2900~1450r/min

自吸排污泵电机功率:1.5~132kw

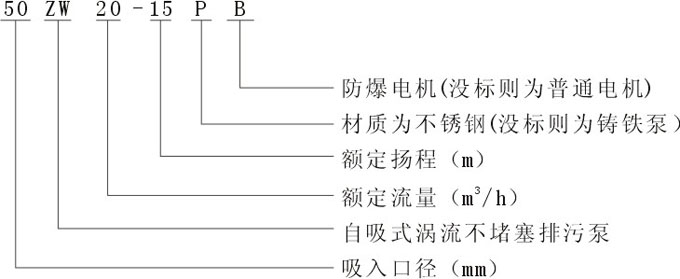

型号意义

工作原理
ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。ZW型自吸排污泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

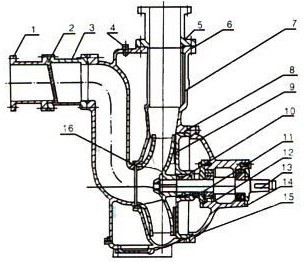

自吸排污泵结构图

1

进口接管

9

叶轮

2

进口法兰

10

机械密封

3

进口阀座

11

挡水圈

4

加水阀门

12

承座

5

出口接管

13

泵轴

6

泵体

14

轴承盖

7

气液分离管

15

底盖板

8

后盖

16

螺栓


ZW自吸排污泵性能参数:

型号

转速
r/min
电机功率
KW
流量
m3/h
扬程
m
效率
%
25ZW8-15
2900 1.5 8 15 55
32ZW10-20
2900 2.2 10 20 55
40ZW15-30
2900 3 15 30 60
50ZW10-20
2900 2.2 10 20 58
50ZW15-30
2900 3 15 30 60
65ZW30-18
1450 4 30 18 60
65ZW20-30
2900 5.5 20 30 60
65ZW25-40
2900 7.5 25 40 55
80ZW40-16
1450 4 40 16 62
80ZW80-35
2900 15 80 35 62
80ZW50-60
2900 22 50 60 55
100ZW100-15
1450 7.5 100 15 65
100ZW80-20
1450 7.5 80 20 65
100ZW100-30
2900 22 100 30 60
100ZW80-60
2900 37 80 60 58
100ZW80-80
2900 45 80 60 55
125ZW180-14
1450 15 180 14 60
150ZW200-15
1450 15 200 15 63
150ZW400-20
2900 55 400 20 60
200ZW300-18
1450 37 300 18 65
250ZW400-22
1450 55 400 22 68

ZW自吸排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。

产品使用条件
1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃

2、介质PH值铸铁材质为6--9级,不锈钢为2-13。

3、介质重度不超过1240千克/m3.

4、ZW型自吸排污泵自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。

5、ZW型自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。

使用注意事项
1.吸入管路越短越好,长不超过10M。

2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。

3.自吸泵第一次使用,仍需将泵腔灌满水。

4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。

5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。

6.环境温度≤45℃,介质温度≤60℃。

7.介质PH值铸铁泵为6~9,不锈钢自吸泵为1~14。

8.通过颗粒大直径为自吸泵口径的60%,纤维长度为口径的5倍。

9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。
