ZXL直联式自吸泵的简单介绍
一、ZXL直联式自吸泵产品概述：ZXL直联式自吸泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品，具有广阔的应用市场。
二、ZXL直联式自吸泵产品特点：
1、结构紧凑。该系列泵为卧式结构、机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动，低噪音、延长了轴承的使用寿命，改善了使用环境。
3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨无泄漏、使用寿命长。
4、采用先进水力模型、具有效率高、性能好等特点。
5、安装使用维护方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。
6、结构独特、自吸性能好，工作前只需保证泵体内储有定量引液即可。
三、ZXL直联式自吸泵产品用途：
1、直联式自吸泵适用于工业和城市给排水，环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗，设备冷却等。使用介质温度不超过80℃，粘度≤100厘珀、含固量可达30%以下。
2、广泛适用于油库、加油站、油轮、油船、码头、油车、机场、分别输送汽油、煤油、柴油、航煤等。如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工、制药、酿造、电镀、印刷、造纸、电力矿山等，输送介质温度-20℃-80℃，粘度≤100厘珀，含固量可达30 % 以下。该系列泵特别适用于油轮或输水船舶上，可兼作扫舱泵扫舱效果好。
四、ZXL直联式自吸泵使用条件：
1、周围环境温度≤40℃，海拨高度≤1000m，相对湿度 ≤95%，介质温度≤80℃，特要求可达200℃。
2、自吸高度不能超过规定值5-6.5米，吸入管长度≤10米

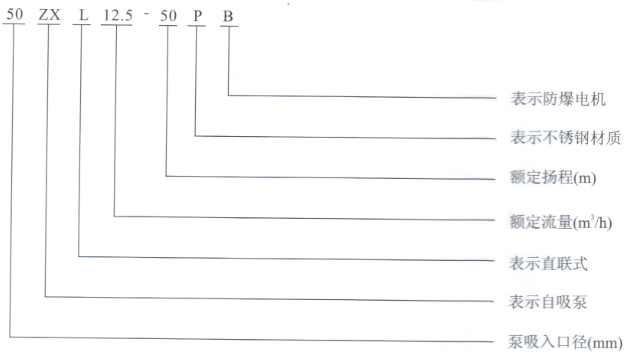

五、ZXL直联式自吸泵型号意义：
ZXL型直联自吸式无堵塞排污泵结构简图：
|
序号
|
部件名称
|
序号
|
部件名称
|
|
|
1
|
进口接管
|
5
|
叶轮
|
|
|
2
|
进口单向阀
|
6
|
机械密封
|
|
|
3
|
出水接管
|
7
|
轴承座
|
|
|
4
|
泵体
|
8
|
泵轴
|
ZXL型直联式自吸无堵塞排污泵：
|
型号
|
吸程 |
转速 |
自吸性能 |
电机功率 |
|
25ZXL3.2-20 |
6.5 |
2900 |
1.9 |
0.75 |
|
25ZXL3.2-32 |
6.5 |
2900 |
1.8 |
1.5 |
|
32ZXL3.2-32 |
6.5 |
2900 |
1.9 |
1.5 |
|
32ZXL3.2-50 |
6.5 |
2900 |
1.7 |
3.0 |
|
40ZXL6.3-20 |
6.5 |
2900 |
1.9 |
1.1 |
|
40ZXL6.3-30 |
6.5 |
2900 |
1.8 |
2.2 |
|
40ZXL6.3-30 |
6.5 |
2900 |
1.8 |
3.0 |
|
40ZXL10-32 |
6.5 |
2900 |
1.5 |
4.0 |
|
40ZXL10-40 |
6.5 |
2900 |
1.7 |
5.5 |
|
40ZXL12.5-50 |
6.5 |
2900 |
2.4 |
1.5 |
|
50ZXL15-12 |
6.5 |
2900 |
1.9 |
2.2 |
|
50ZXL18-20 |
6.5 |
2900 |
1.5 |
3.0 |
|
50ZXL12.5-32 |
6.5 |
2900 |
1.5 |
4.0 |
|
50ZXL20-30 |
6.5 |
2900 |
1.7 |
4.0 |
|
50ZXL15-40 |
6.5 |
2900 |
1.4 |
5.5 |
|
50ZXL12.5-50 |
6.5 |
2900 |
1.3 |
7.5 |
|
50ZXL-20-75 |
6.5 |
2900 |
1.3 |
11.0 |
|
65ZXL30-15 |
6 |
2900 |
2 |
3.0 |
|
65ZXL20-30 |
6 |
2900 |
2 |
4.0 |
|
65ZXL25-32 |
6 |
2900 |
1.9 |
5.5 |
|
65ZXL25-50 |
6 |
2900 |
1.8 |
7.5 |
|
65ZXL25-75 |
6 |
2900 |
1.8 |
11.0 |
|
80ZXL35-13 |
6 |
2900 |
1.9 |
3.0 |
|
80ZXL43-17 |
6 |
2900 |
1.8 |
4.0 |
|
80ZXL40-22 |
6 |
2900 |
1.9 |
5.5 |
|
80ZXL50-32 |
6 |
2900 |
1.5 |
7.5 |
|
80ZXL60-55 |
6 |
2900 |
1.5 |
18.5 |
|
80ZXL60-70 |
6 |
2900 |
1.2 |
22.0 |
|
100ZXL100-20 |
5.5 |
2900 |
1.8 |
11.0 |
|
100ZXL100-30 |
5.5 |
2900 |
1.8 |
15.0 |
|
100ZXL100-40 |
6 |
2900 |
1.8 |
18.5 |
|
100ZXL100-65 |
6 |
2900 |
1.8 |
30.0 |
|
100ZXL70-80 |
6 |
2900 |
1.8 |
30.0 |
|
150ZXL170-45 |
6 |
2900 |
1.9 |
37.0 |
|
150ZXL170-55 |
5 |
2900 |
1.8 |
45.0 |
|
150ZXL150-80 |
5 |
2900 |
1.8 |
55.0 |
|
200ZXL400-32 |
5 |
1450 |
2 |
55.0 |
|
200ZXL280-96 |
5 |
1450 |
1.8 |
90.0 |
|
200ZXL350-65 |
5 |
1450 |
1.8 |
110.0 |
|
250ZXL550-32 |
5 |
1450 |
2 |
75.0 |
|
250ZXL400-50 |
5 |
1450 |
2 |
90.0 |
|
250ZXL450-55 |
5 |
1450 |
2 |
110.0 |
|
300ZXL600-32 |
5 |
1450 |
2 |
90.0 |
|
300ZXL500-50 |
5 |
1450 |
2 |
110.0 |
|
300ZXL550-55 |
5 |
1450 |
2 |
132.0 |
