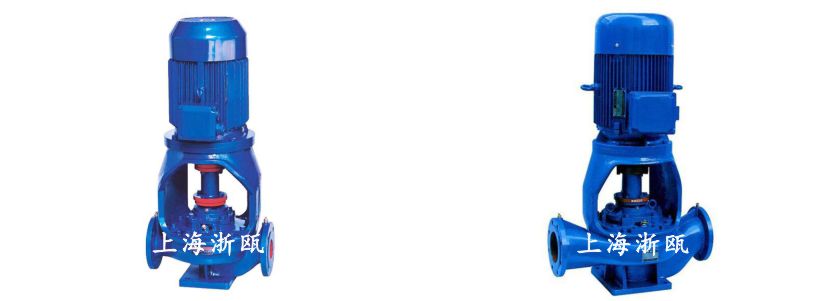

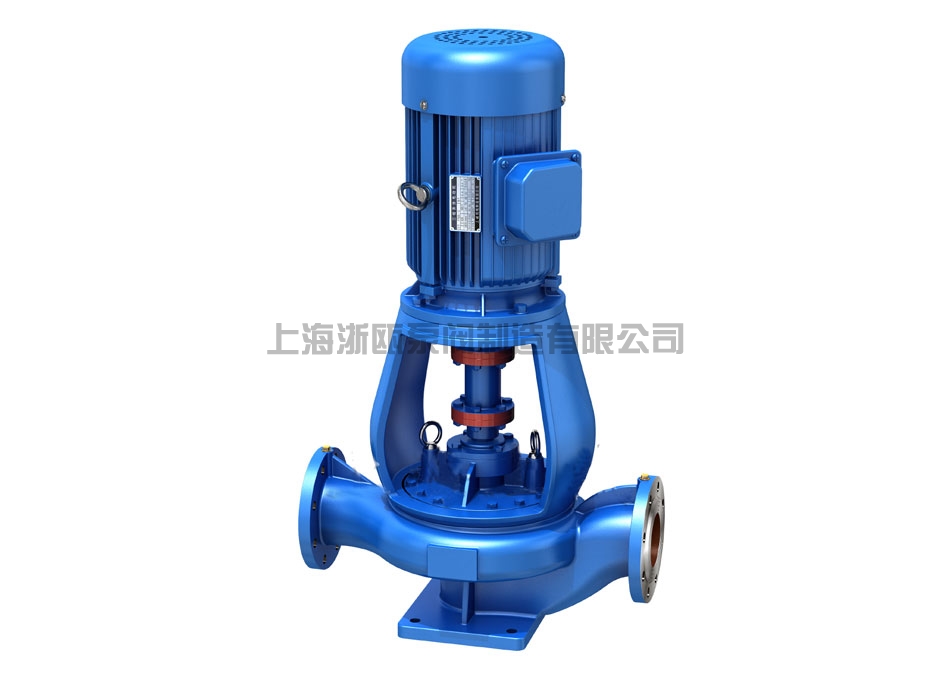

便拆式管道离心泵概述
ISGB型便拆立式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖,技术先进的产品。该立式便拆式管道离心泵告别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式泵靠电机轴承支撑的不足之处;采用改良水力模型的叶轮,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时便拆的结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

便拆式管道离心泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式泵系列产品中属是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的理想产品。

便拆式管道离心泵产品特点
1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了泵房建筑投资30%-60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感,使产生品焕发艺术的魅力,可以和国外厂家立式泵媲美。

2、配用国内知名厂家生产的Y系列标准通用电机,运行平稳、噪音极低。

3、轴承采用国际品牌精密轴承,精度高、可靠性好、寿命长。

4、叶轮采用可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。

5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。

6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。

7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。

8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻松便取出轴承座。泵盖、泵轴、叶轮等给合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。


便拆式管道离心泵工作条件
1、泵系统高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPA(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。

2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。

3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%

便拆式管道离心泵结构说明

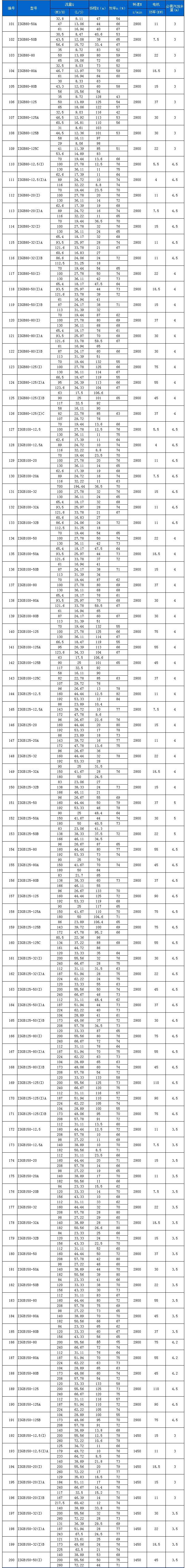

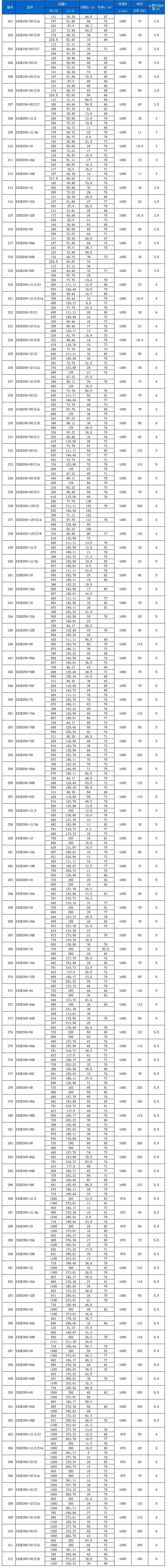

ISGB型便拆式管道泵性能参数:












主要用途

ISGB型便拆式单级离心泵:主要用于工业、城市高层建筑给水,消防管道增压,暖通空调冷热水循环,远距离输水以及生产工艺循环增压输送。

IRGB型便折式单级热水泵:适用于冶金、化工、纺织、木材加工、造纸及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市采暖系统供热用泵。

1.高层建筑增压送水

2.工厂系统输送

3.水处理系统加压

4.中央空调冷热水循环

5.锅炉系统输送

6.游泳池输水

7.工艺流程中增压循环。

工作条件

液体温度-15℃~+120℃。

工作压力,工作压力≤1.6mpa,即系统压力=入口压力+泵扬程工作时的压力≤1.6mpa;周围环境的温度不超过40℃,环境湿度不超过95%;吸排液体为清水或类似于清水的液体,其固体不溶物体积不超过单位体积0.1%,粒度≤0.2mm。
