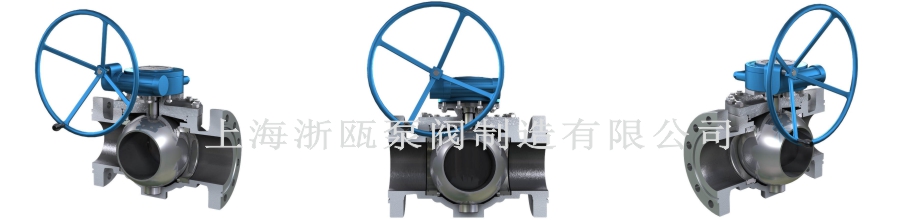

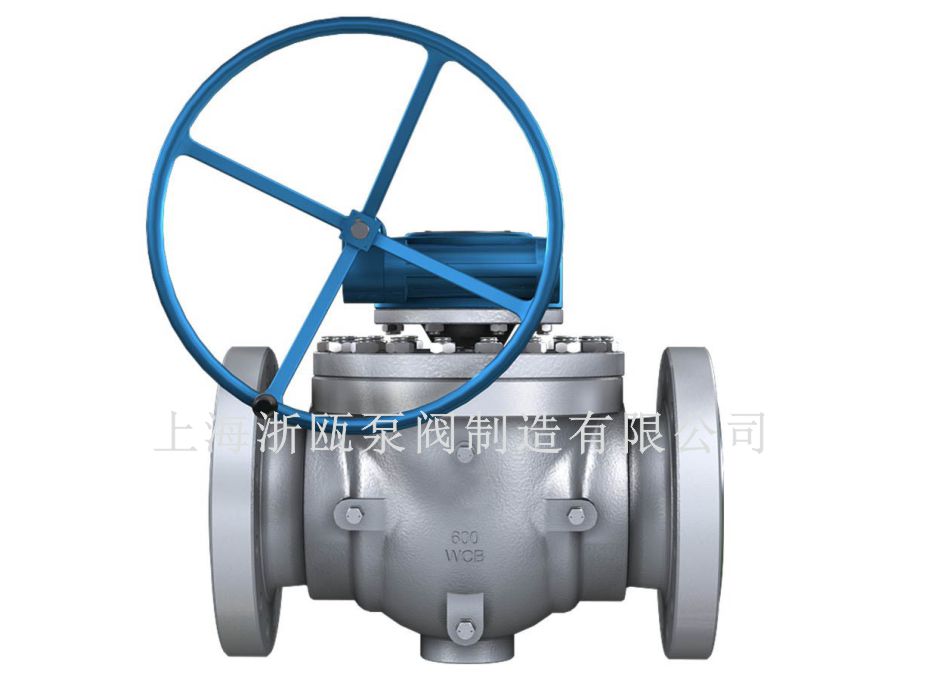

顶装式铸钢球阀

首页 > 产品中心 > 球阀

概述

顶装式铸钢球阀整体式阀体设计上装式枢轴固定支持,法兰结构整体式枢轴固定球杆设计双阻塞泄放功能高强度整体式球杆结构。 确保了球体的精确定位枢轴采用防吹出保护结构2组O型密封圈,加上阀杆上的防火填料结构。 有效地防止泄露防腐蚀,低摩擦系数的轴承因可镍波纹弹簧使尼龙密封的金属阀座向球移动。 具有进口和出口双向密封功能性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封密封剂住入器设计,在紧急状态下可住入密封胶,对阀杆或阀座进行密封采用独特的阀座可缩回技术。 在线可更换球杆。阀杆密封圈金属阀座及波纹弹簧扭矩减少到最小,便于电动阀门操作球杆与阀体有效接触的,性能优越的防静电接地设备预置驱动装置平台及螺孔,随时可装配驱动装置防火功能;当阀座烧坏或损坏时,金属阀座自动贴紧球体,阀座和球体之间较小的泄漏。


顶装式铸钢球阀性能规范

口径: A2〞-24〞

压力: A150~1500Lb

整体铸钢阀体

浮动/固定球设计,通径/缩径

防静电设计

防阀杆吹出

防火设计

紧急密封加注

设计标准: ASME B16.34/API 6D

结构长度标准: ASME B16.10

法兰尺寸标准: ASME B16.5

对焊端标准: AW End ASME B 16.25

检测标准: API 598

防火测试:API 607/API6FA

符合NACE MR-01-75规范

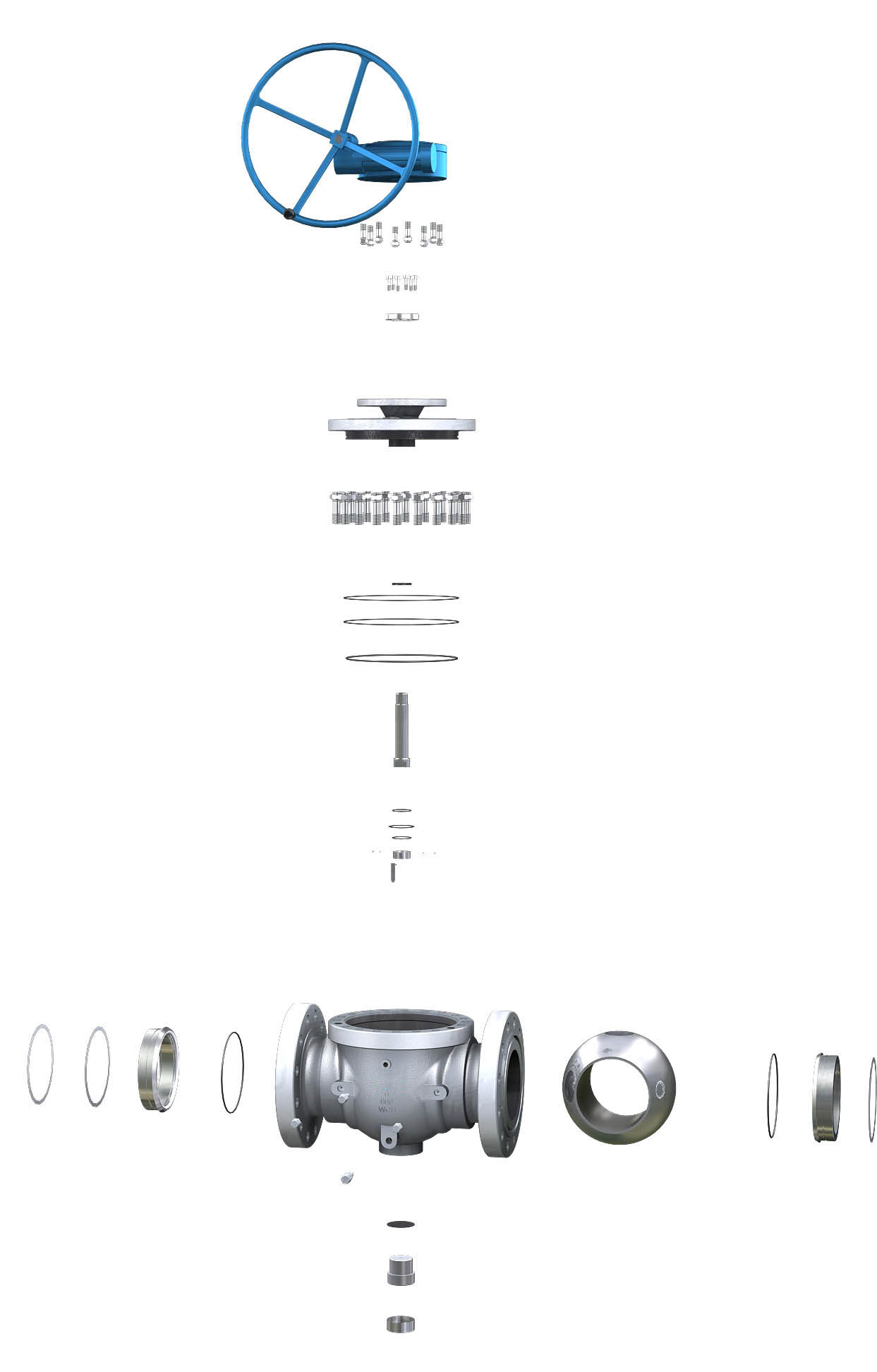

顶装式铸钢球阀 主要零部件材料

序号 零件名称 材质
1 阀体 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
2 阀座弹簧 Inconel X-7505 SS304 SS316
3 阀座圈 ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51
4 阀座 PTFE RPTFE PEEK PPL
5 ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51
6 O型圈 NBR Viton
7 垫圈 PTFE
8 垫片 Stainless Steel+ PTFE SS316+PTFE
9 定位块 PTFE SS304+Garphite SS316+Garphite
10 端盖 A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
11 填料 PTFE Garphite
12 压盖法兰 A216-WCB A351-CF8
13 销子 1045 A182-F304, F316, F316L, F6, F51
14 阀杆 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
15 支架 A216-WCB
16 螺母 ASTM 194-2H, 2HM, 8,8M
17 螺栓 ASTM 194-B7,,B7M, B8,B8M
18 排气阀 1020+ZN A182-F304, F316, F316L,
19 吊耳 1020
20 注脂 1020+ZN A182-F304, F316, F316L,
21 Stainless Steel
22 压紧圈 1045+N A182-F304, F316, F316L,
23 阀座弹簧 1045+N A182-F304, F316, F316L
24 垫片 1045+N A182-F304, F316, F316L1
25 底座 A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
26 垫片 PTFE SS304+Garphite
27 压紧螺母 ASTM 194-2H, 8,
28 压紧螺栓 A182-F6, F304
29 排污阀 1020+ZN A182-F304, F316, F316L,

固定球阀标准规范

设计制造标准:API 6D、API 608、BS 5351、GB/T 12237

结构长度标准:ASME B 16.10、GB/T 12221

连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238

试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208



适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线
