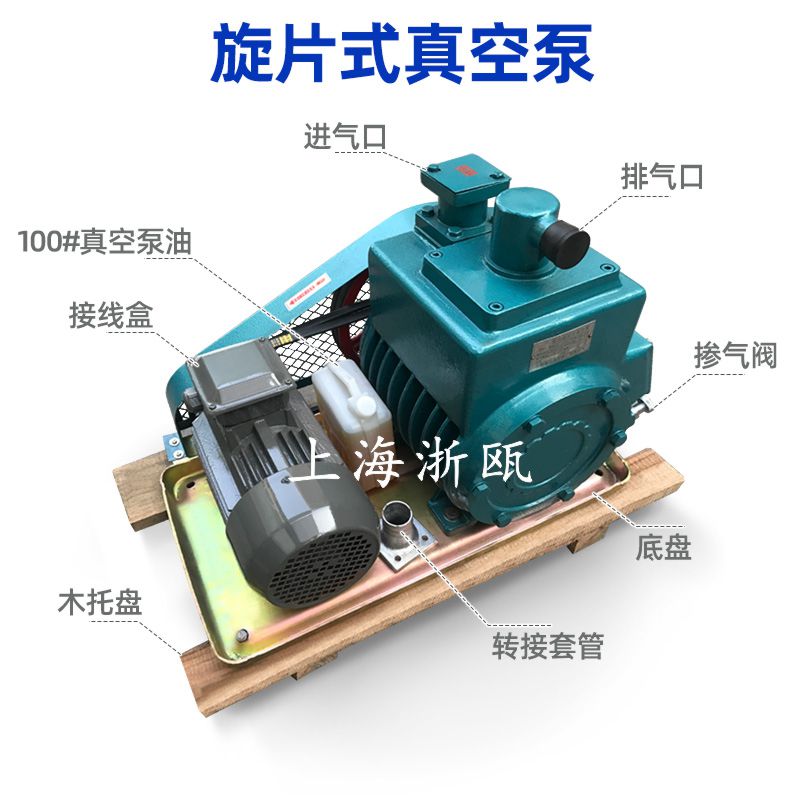

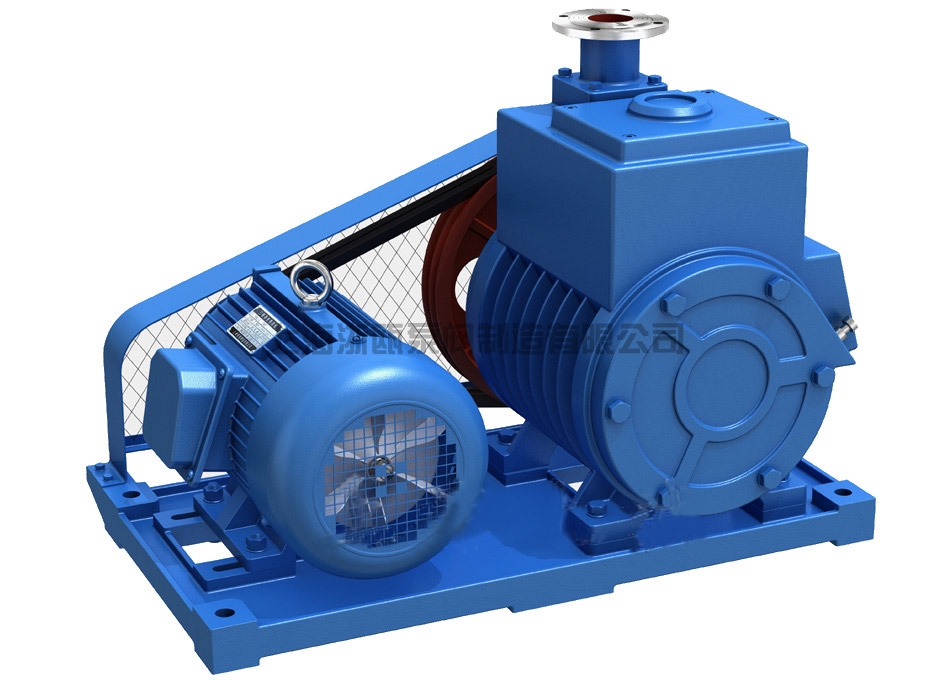

2X型双级旋片式真空泵

首页 > 产品中心 > 真空泵

2X型真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况,可配备真空增压泵,将该泵做为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。


1、2X型真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。

2、2X型真空泵在环境温度5℃~40℃范围内,进气口压强小于10托的条件下,允许长期运转,被抽气体相对温度大于90%时,应开气镇阀。

3、2X型真空泵进气口连续敝通大气运转不得超过3分钟.

4、2X型真空泵不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体,以及含氧过高的、爆炸性的、有毒的气体。

2X型真空泵操作流程

1、查看油位。油位应在油标中心,油位过低,对排气阀不能密封,影响真空度;油位过高,会引起起动时喷油。运转前,先将三角带脱下,将电机转向校正后,再起动,以免喷油。运转时,油位略有升高,属正常现象。油量不足时,采用l号真空泵油,从加油孔加入。油需经过滤,以免杂物进入,堵塞油孔。

2、2X型真空泵泵口如装接电磁阀,应与泵同时动作.

3、2X型真空泵开始起动时,应先点动起动按钮一、二次,以使泵腔内的油压至油箱内,然后再正式起动运转。

4、环境温度较高时,油温升高,粘度下降,饱和蒸汽增大,会引起真空下降,应加强通风散热。

5、检查泵的真空,应采用压缩式水银真空计。真空计应与泵口直接接通,运转30分钟内,将达到真空。

6、2X型真空泵停泵前应先关闭吸气口处阀门,与真空系统隔绝,然后停泵。

7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时,要打开气镇阀。

2X-2 2X-4A 2X-8A 2X-8 2X-15A 2X-15 2X-30 2X-70
2 4 8 15 30 70
极限真空
关气镇
开气镇
Pa(Torr)
6.0×10-2(≤5×10-3)110
6.0×10-1(≤5×10-3) (≤1×10)
电动机功率(KW)
0.37 0.55 1.1 1.5 3 5.5
温升(℃)
≤40
进气口径(mm)
18 25 40 40 65 80
转速(r/min)
450 590 420
用油量(L)
0.7 1.0 2.0 2.8 3.0 4.2
噪声dB(A)
68 ≤68 ≤70 ≤75 ≤78(~70) ≤80(~75)
外形尺寸(cm)
56×31×39 56×34×37 79×43×54 79×53×54 78×50×56 91×65×70
适用电磁阀型号
DDC-JQ25 DDC-JQ40 DDC-JQ65 DDC-JQ80
重量(kg)
58 55 80 110 232 330
冷却方式
自然冷却 水冷 自然冷 水冷
冷却水量(L/min)
- 0.5 - 0.8 1 2
1、2X型真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2、2X型真空泵在环境温度5℃~40℃范围内,进气口压强小于10托的条件下,允许长期运转,被抽气体相对温度大于90%时,应开气镇阀。
3、2X型真空泵进气口连续敝通大气运转不得超过3分钟.
4、2X型真空泵不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体,以及含氧过高的、爆炸性的、有毒的气体。
