FSB型耐腐蚀氟塑料离心泵概述

FSB型氟塑料合金离心泵按国际标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,是目前世界上强耐腐蚀装备之一。

FSB型耐腐蚀氟塑料离心泵型号意义

FSB型耐腐蚀氟塑料离心泵技术参数

流量:3.6~100m3/h;

扬程:15~55m;

转速:2900r/min;

功率:1.5~18.5KW;

进口直径:25~100mm;

适用温度:-20℃~120℃。

FSB型耐腐蚀氟塑料离心泵设计特点

FSB和FSB-D氟塑料合金离心泵过流部件全部采用氟塑料合金制造,结构紧凑、操作简单、价格低廉,两种型号的泵壳、叶轮、机封等均可互换使用深受广大用户的欢迎。

FSB型耐腐蚀氟塑料离心泵机械密封

FSB和FSB-D氟塑料合金离心泵采用目前为先进的外装式四氟波纹管机械密封,其特点是能补偿泵轴的径向跳动,单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护,延长了机封使用寿命;对于输送含杂质颗粒腐蚀性介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封;用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性。

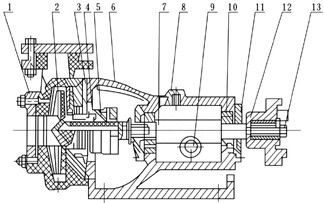

FSB型耐腐蚀氟塑料离心泵结构说明

序号

名称

序号

名称

1

泵体

8

油盖

2

叶轮

9

油镜

3

后盖

10

轴承

4

压盖

11

轴承压盖

5

密封件

12

联轴器

6

支架

13

吊紧螺栓

7

泵轴


1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合金制成。

2、后盖右边一侧内埋一只不锈钢板(1Crl8Ni9Ti)模压塑料合金而成。

3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。

4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。





FSB型氟塑料离心泵性能参数:

型  号 进口
(mm)
出口
(mm)
流量Q 扬程
(m)
功率(Kw) 转速
(r/min)
汽蚀余量
(m)
效率
(%)
(m3/h) (L/s) 轴功率 电机功率
FSB50-32-125 50 32 12.5 3.47 20 1.33 2.2 2900 3.0 51
FSB50-32-160 50 32 12.5 3.47 32 2.37 4 2900 3.0 46
FSB50-32-200 50 32 12.5 3.47 50 4.36 7.5 2900 3.0 39
FSB65-50-125 65 50 25 6.94 20 2.2 3 2900 3.5 62
FSB65-50-160 65 50 25 6.94 32 3.82 5.5 2900 3.5 57
FSB65-40-200 65 40 25 6.94 50 6.53 11 2900 3.5 52
FSB80-65-125 80 65 50 13.88 20 3.95 5.5 2900 4.0 69
FSB80-65-160 80 65 50 13.88 32 6.5 11 2900 4.0 67
FSB80-50-200 80 50 50 13.88 50 10.8 15 2900 4.0 63
FSB100-80-125 100 80 100 27.77 20 7.1 11 2900 4.5 77
FSB100-80-160 100 80 100 27.77 32 11.9 15 2900 4.5 73
FSB100-65-200 100 65 100 27.77 50 18.9 30 2900 4.5 73

主要用途及应用范围是化工、石油、制药、印染、冶炼、造纸、食品等行业最理想的防腐蚀输送设备。
